UE5教程-通过一个TopDown案例快速入门虚幻蓝图-1

文章发布时间:

2024-11-18

最后更新时间:

2024-11-19

页面浏览: 加载中...

前言

本教程通过一个俯视角游戏案例，让大家在边做游戏的同时，快速了解ue蓝图开发的部分功能。

项目创建

打开虚幻引擎，本教程的引擎版本是5.4.4，不过版本不同影响不大，选择自己喜欢的版本即可。
点击左侧 游戏 然后选择空白项目，接着更改右下角的项目默认设置，参数为 蓝图/桌面/最大/（空）/（空） ,最后设置项目名称，我的项目名为 topdownrouge ，最后选择项目位置，一定要确认保存路径为纯英文，不然会报错，点击创建，等待几秒钟，项目就建立好了。

编辑器界面介绍

编辑器页面这里就不多赘述了，大家想去了解的点击这个链接即可。

新建关卡

进入引擎后，由于我们项目为俯视角肉鸽，我们至少要制作两个地图，一个地图为游戏主界面，一个地图为游戏地图。在创建地图之前，我们先创建一个文件夹用来保存我们的地图。

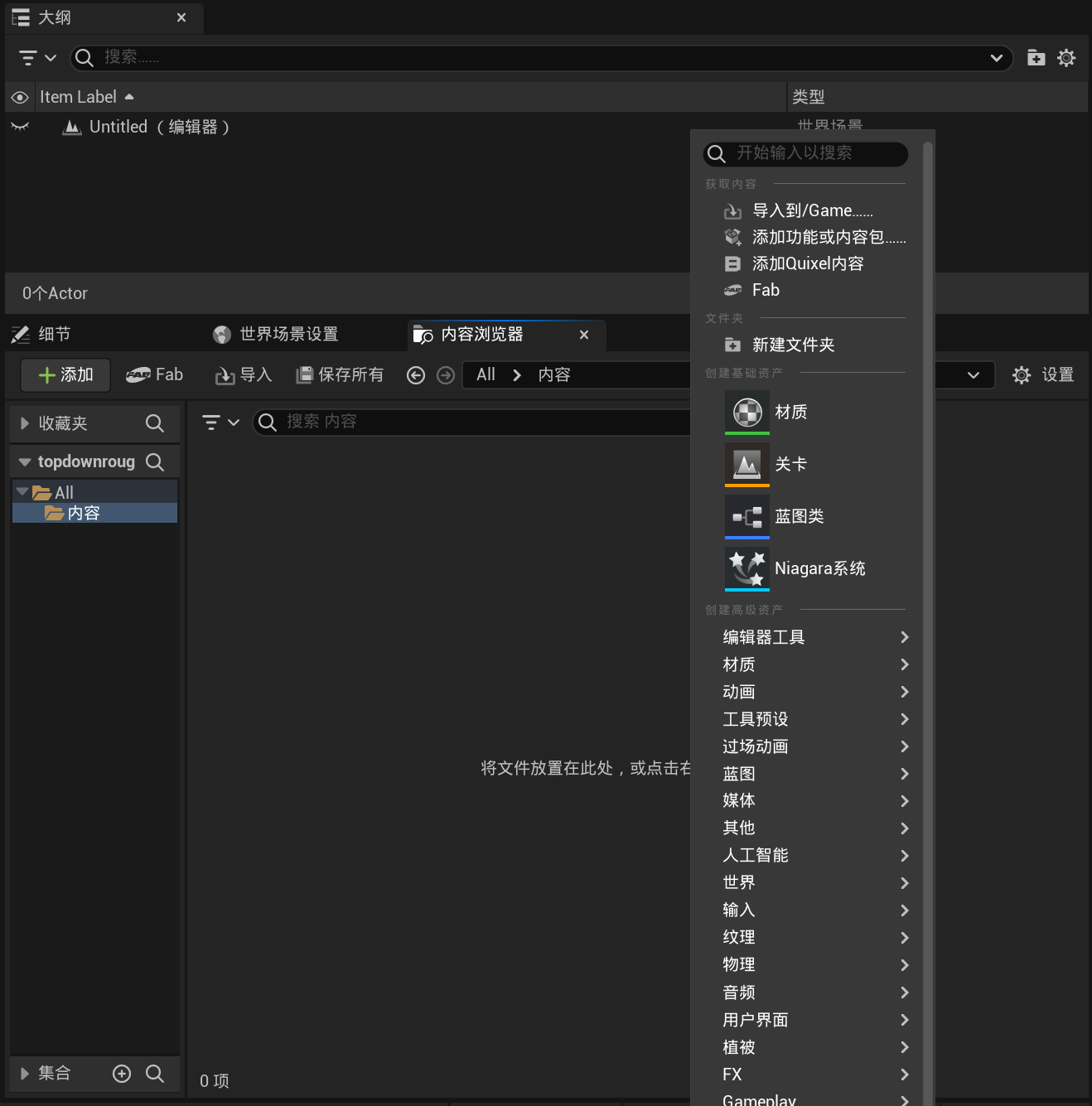

在内容管理器中右键新建文件夹，命名为 map 。

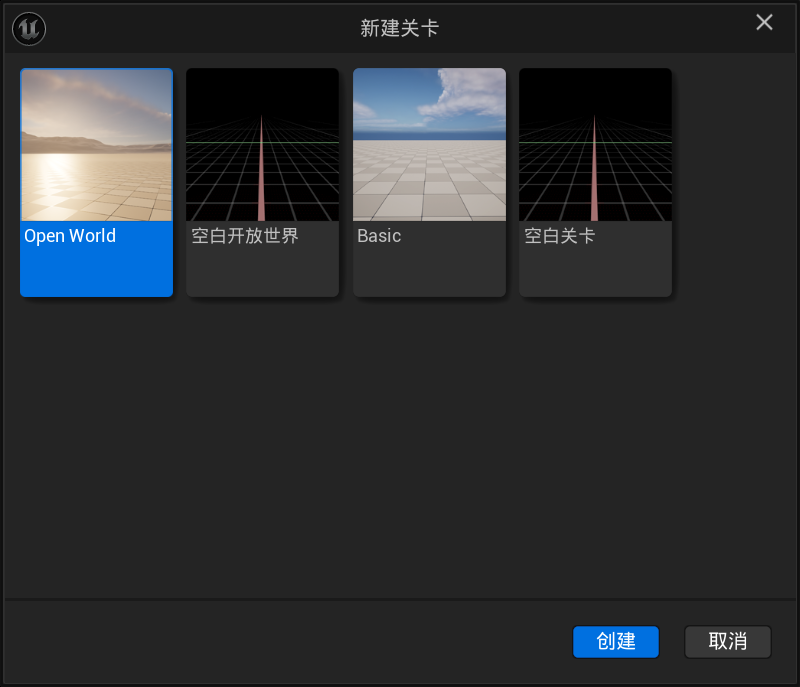

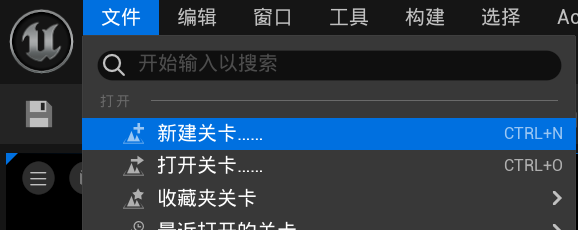

点击编辑器左上角的 文件/新建关卡/空白关卡 ,创建好空白关卡后按ctrl+s保存关卡地图在 map 文件夹中，命名为 Map_01，同样的操作建立并保存linguistic一个关卡Map_menu。

修改项目设置

修改默认地图

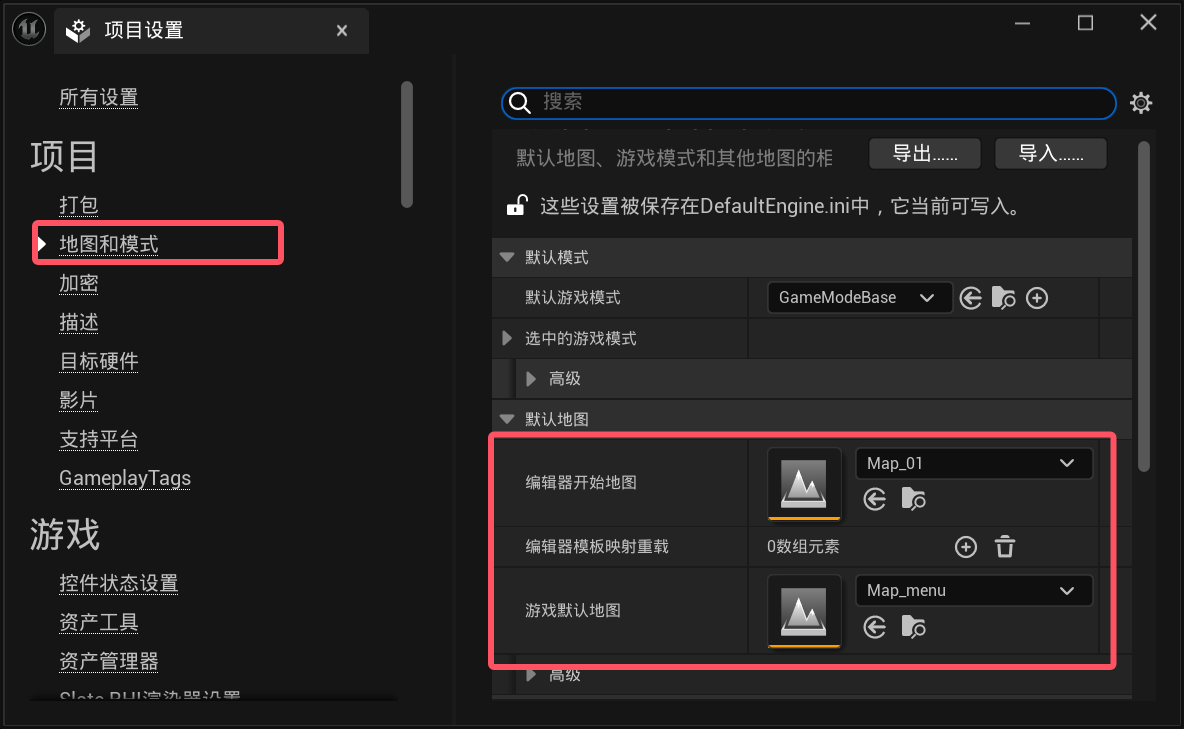

点击引擎左上角 编辑/项目设置/地图和模式, 编辑器开始地图 改为Map_01，游戏默认地图改为Map_menu。这样修改之后我们游戏导出之后的界面就会是我们的菜单地图，而我们打开引擎调试的默认地图则是游戏地图。

其他设置

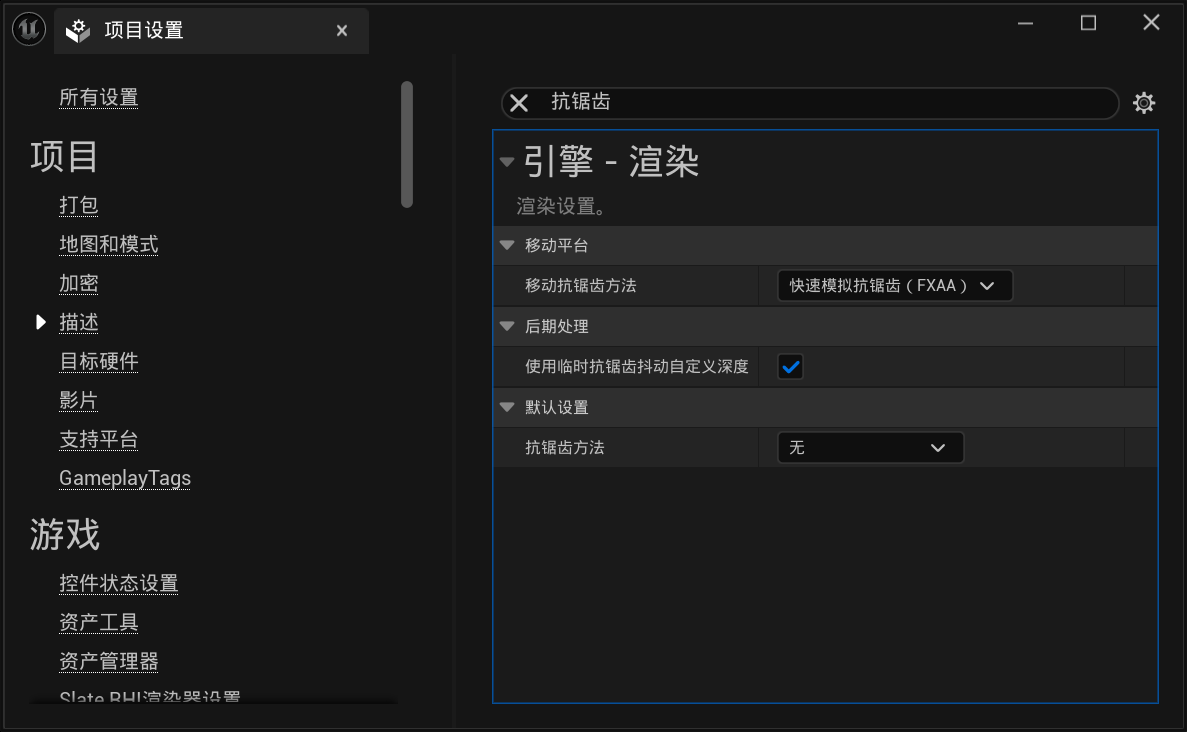

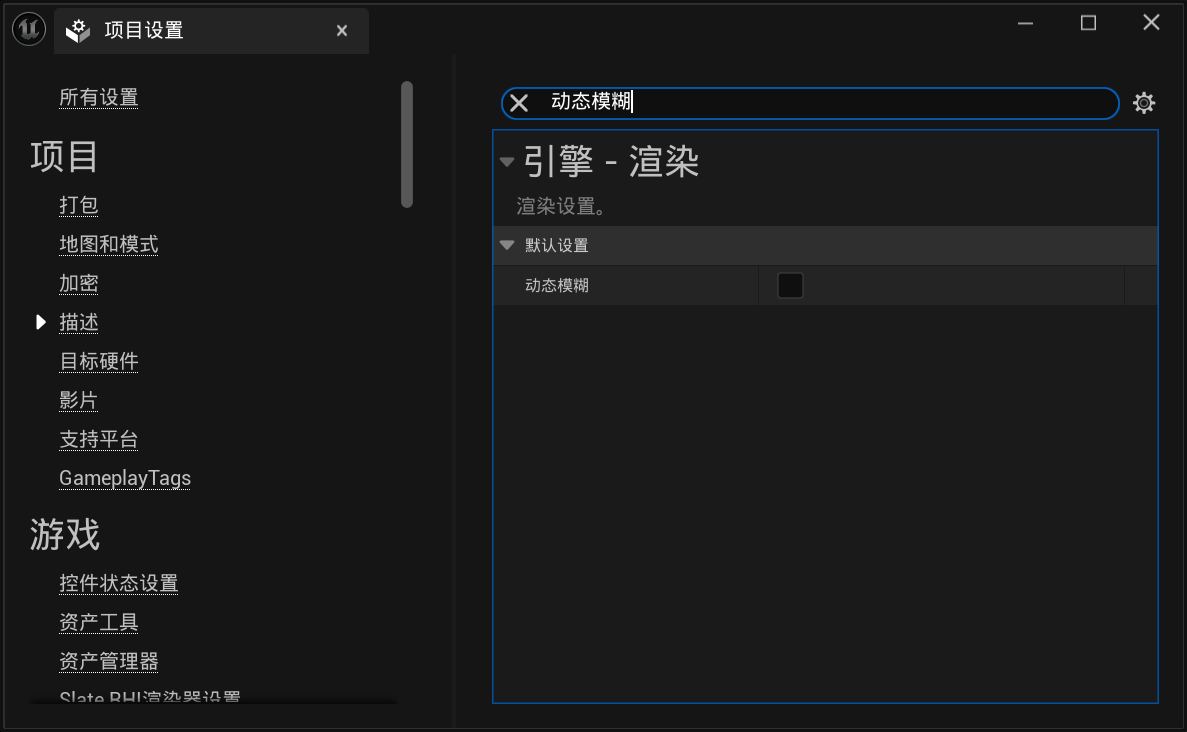

接着我们在项目设置界面上边栏搜索界面搜索 动态模糊 和 抗锯齿方法 ，将动态模糊关闭，抗锯齿方法设置成无。
我们的游戏是2d游戏不需要动态模糊，因为是像素游戏，也不需要抗锯齿。

创建蓝图

游戏模式蓝图

蓝图是利用c++封装特性的、已经封装好的代码，是UE5最主要的编程方式，在创建蓝图之前，我们先在目录里创建文件夹 blueprint 用来保存蓝图类。

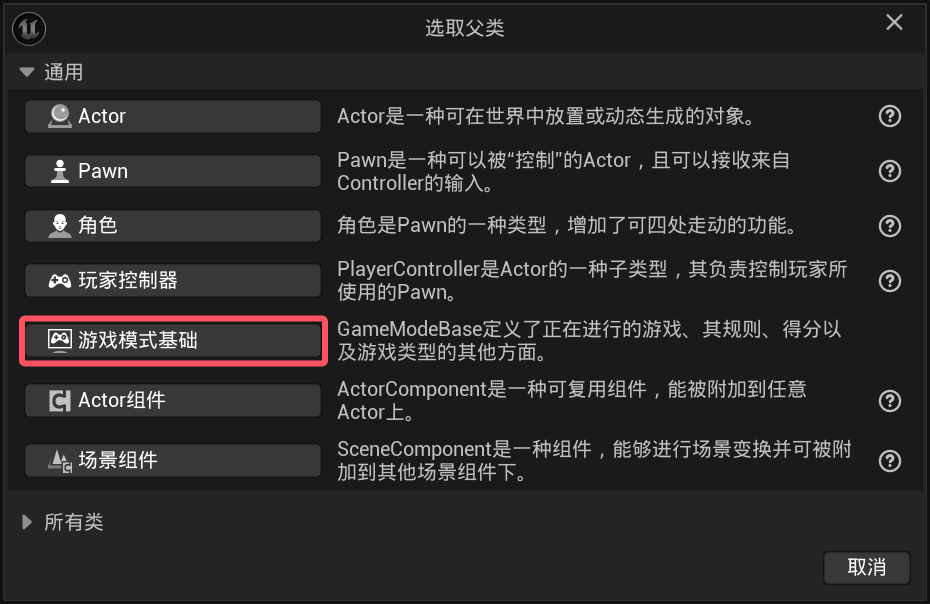

要创建的第一个蓝图是游戏模式基础蓝图，我们要在这个蓝图里写游戏模式相关的代码。右键 新建蓝图类/游戏模式基础 ，命名为BP_gamemode。

点击引擎左上角项目设置/游戏模式/默认游戏模式，改为刚刚建立的游戏模式BP_gamemode。
接着在编辑器右侧世界场景设置/游戏模式重载，改为刚设置的游戏模式BP_gamemode。
这样我们游戏模式蓝图就设置好了。

玩家控制器蓝图

要创建的第二个蓝图为玩家控制器蓝图，在这个蓝图里，我们主要写的是玩家移动控制等的代码，同样新建蓝图类/玩家控制器，命名为BP_PlayerController。

PaperZD插件

UE本身自带的2d游戏系统较为简陋，但是有一个插件为2d游戏开发提供了完整的动画蓝图和状态机系统，它就是PaperZD，我们要在fab上下载PaperZD
fab和paperZD下载链接及教程，这里我就不多赘述了。

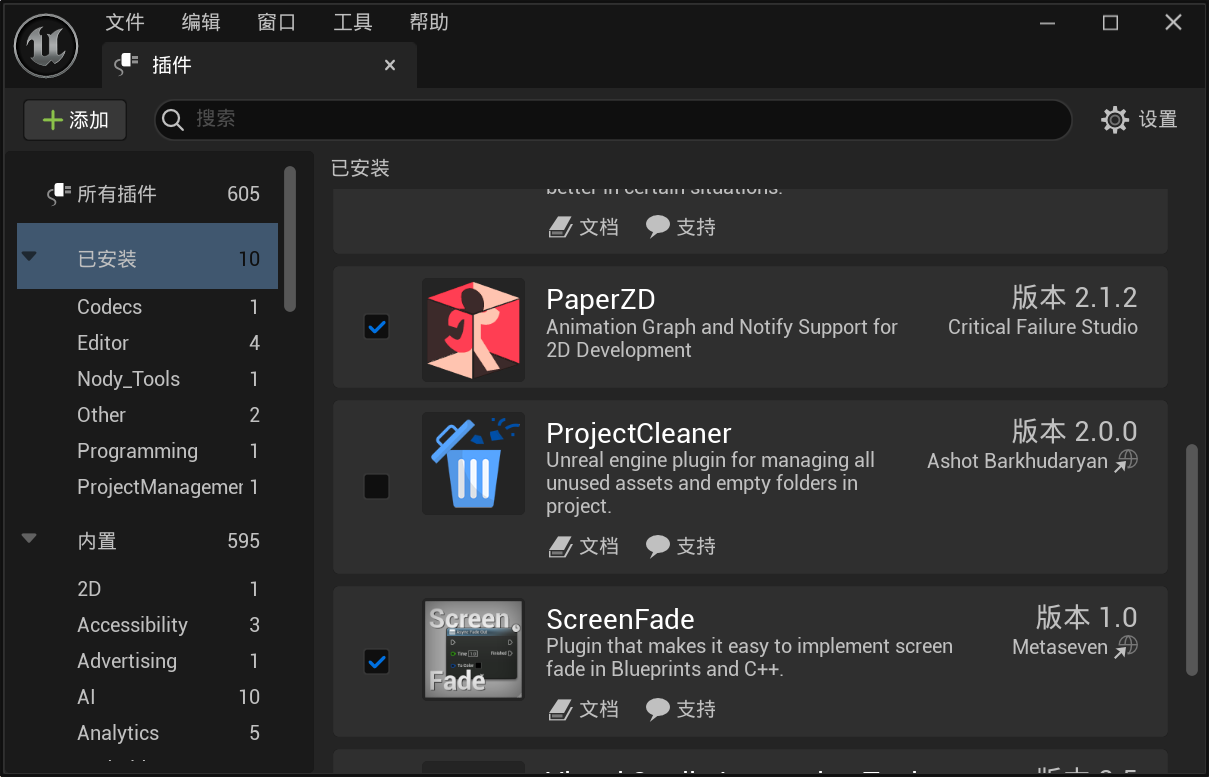

fab下载好PaperZD后，点击左上角编辑/插件/已安装插件，勾选paperzd即可。
重启引擎后即可使用插件。

素材导入

创建好蓝图之后，我们就可以开始导入素材了，UE5的素材导入方法十分简单，只需要打开你保存素材的文件夹，然后把你需要的素材拖入引擎的目录中就行。

角色素材导入

这节课我们先导入角色的移动部分的动画素材，新建character文件夹，在里面新建move文件夹，将你的角色动画的png素材拖进move文件夹。此时这些素材作为纹理保存在UE中，你会发现他们现在不是很清晰，我们需要更改两个设置。

打开纹理，在左侧的搜索栏中搜索过滤器，把过滤器设置为最近。此时发现图片变清晰了，但是仍然有变色的部分。
退出纹理界面，右键纹理prite操作/应用paper2d纹理设置。

现在，这个素材就和我们在绘画软件打开的图片一样清晰了。

当我们的素材是一个动作素材、由几张连续的帧动画组成时，我们要把它们分别提取出来。

先重复上面的步骤。
右键sprite操作/提取sprite。

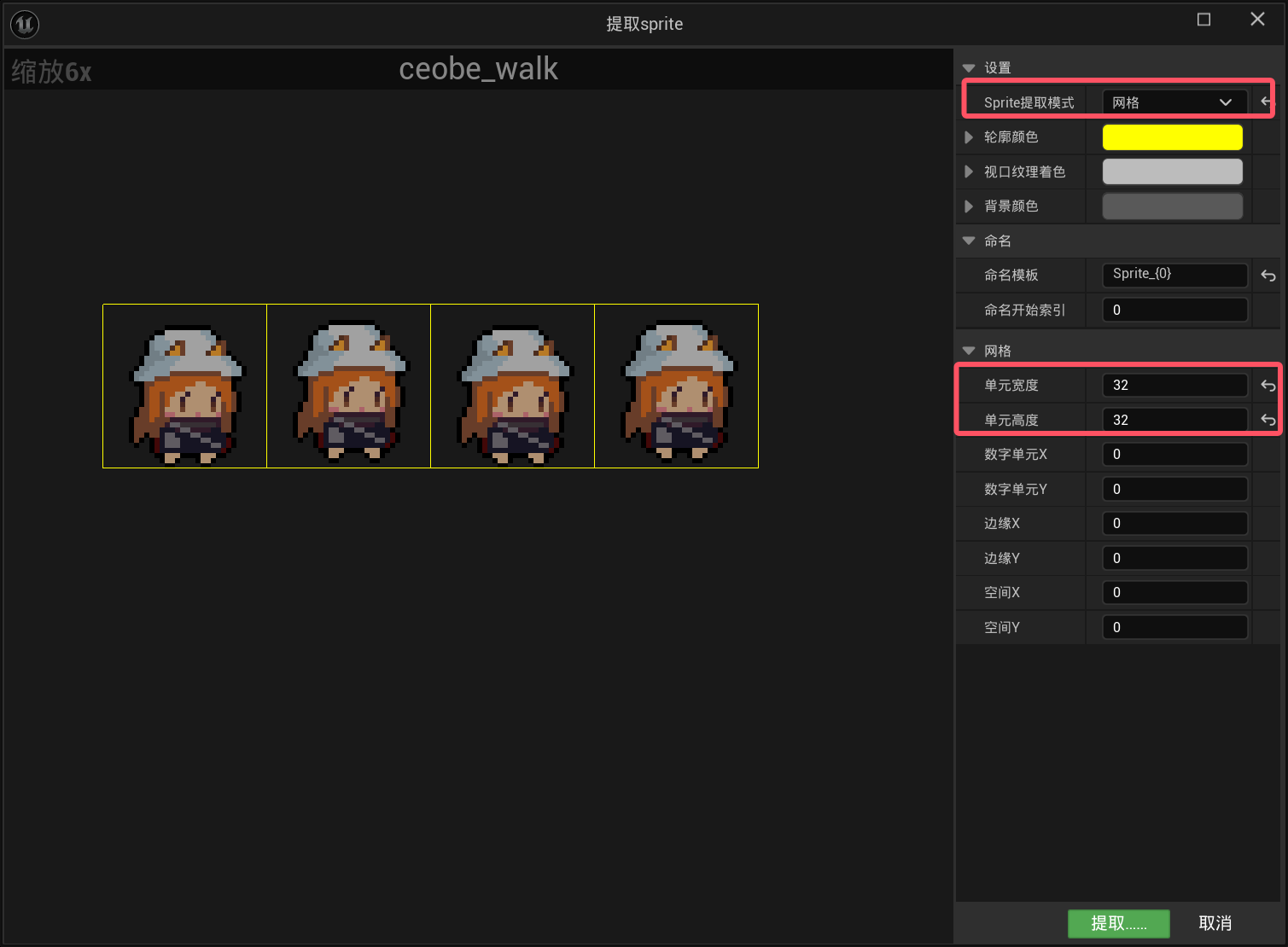

进入提取sprite窗口后，一般情况下，ue的自动提取功能会框选出精灵，但是只会严格围绕有色像素点，会导致我们提取的内容不规范，这里建议手动提取：将Sprite提取模式设置为网络，然后选择适合你的素材大小的单元宽度和高度进行裁剪，我的素材是32x32的，所以我的裁剪时的大小也是32x32。

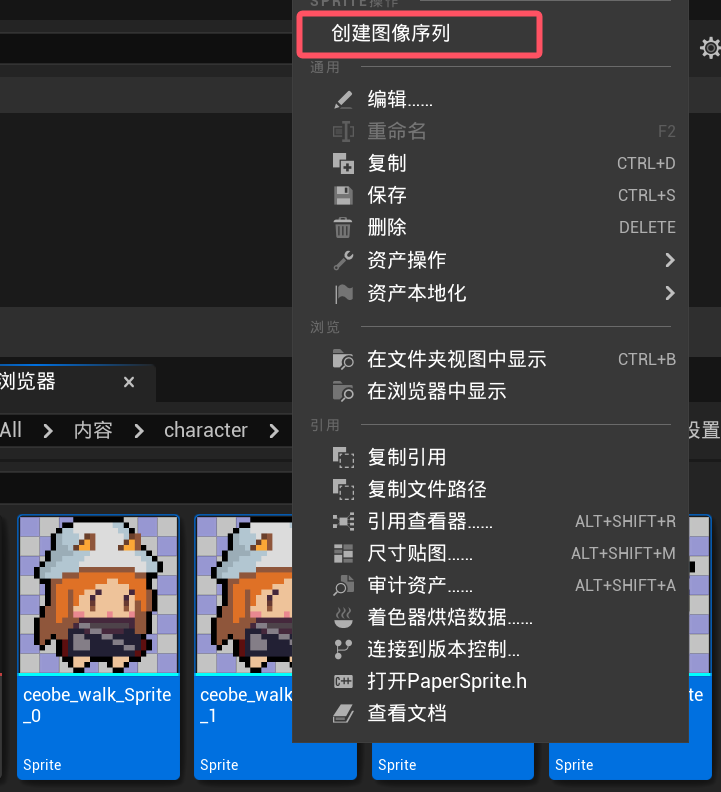

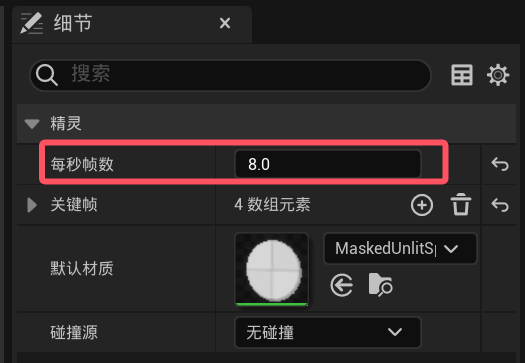

按住ctrl选中刚刚裁剪出的，一系列的动作动画，右键创建图像序列。将创建好的序列打开，按需求在细节里调整调整帧数。

我的动画是4帧，所以我选择每秒8帧。

地图素材导入

导入完角色素材，接下来是地图素材，在导入素材之前，我们同样要在map里创建文件夹tile用来保存初始素材。
导入你需要的地图素材，同样的方法过滤器设置为最近。退出右键sprite操作/应用paper2d纹理设置。

瓦片地图

2d游戏地图的绘制依靠的是瓦片集，通过创建好的瓦片集作为调色板，在瓦片地图中绘制，绘制好的地图导入map文件即可作为地图背景。

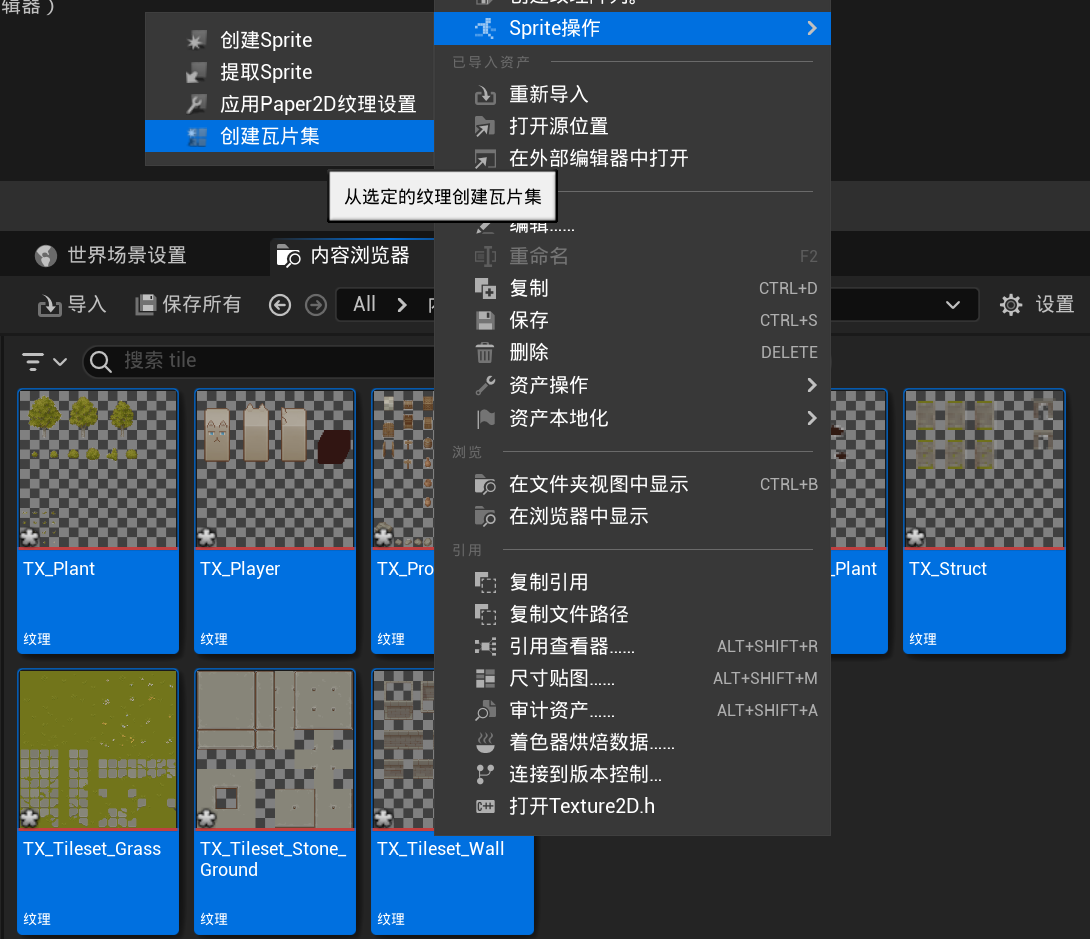

首先，我们点击刚刚预处理好的地图素材，右键创建瓦片集。

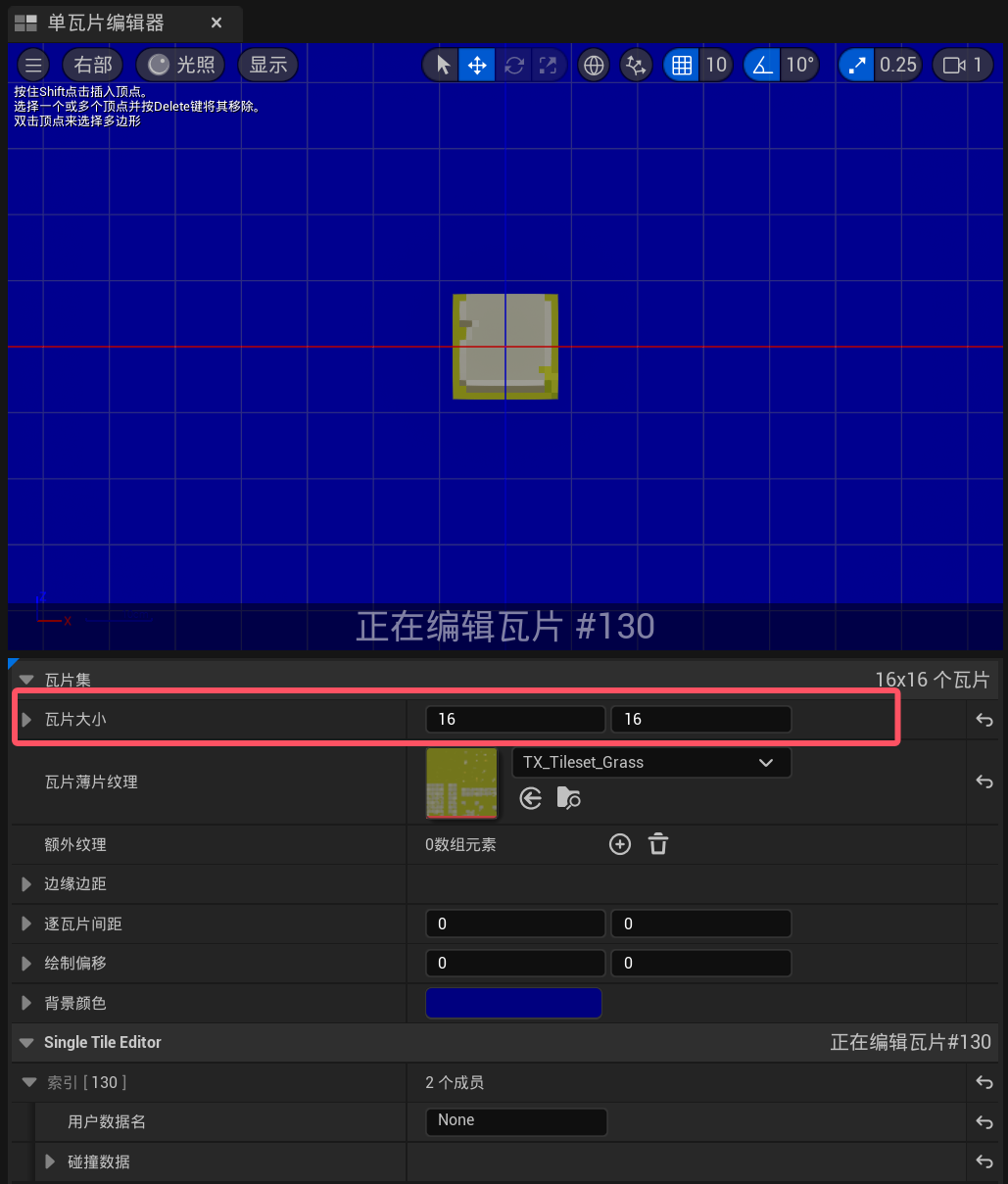

打开瓦片集，设置瓦片大小为适合的大小，例如我的素材每一个瓦片是16x16。

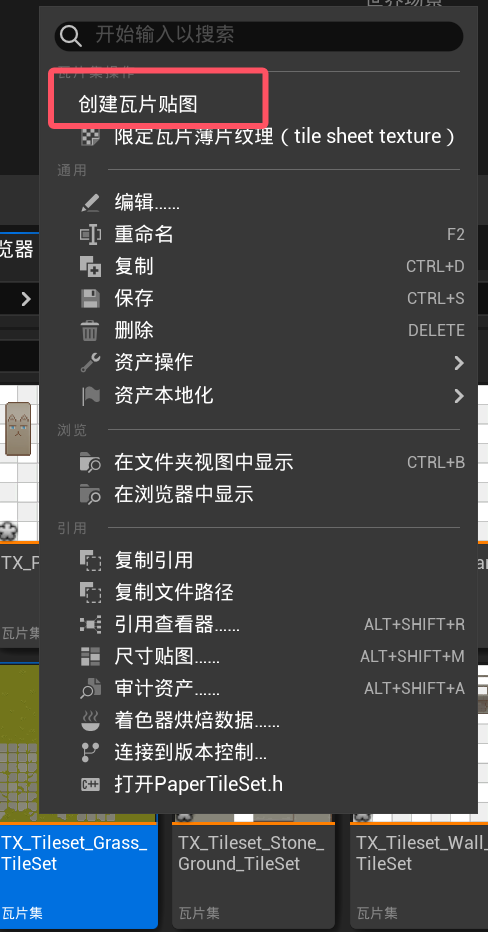

退出瓦片集，右键瓦片集创建瓦片贴图，命名为Map_01。

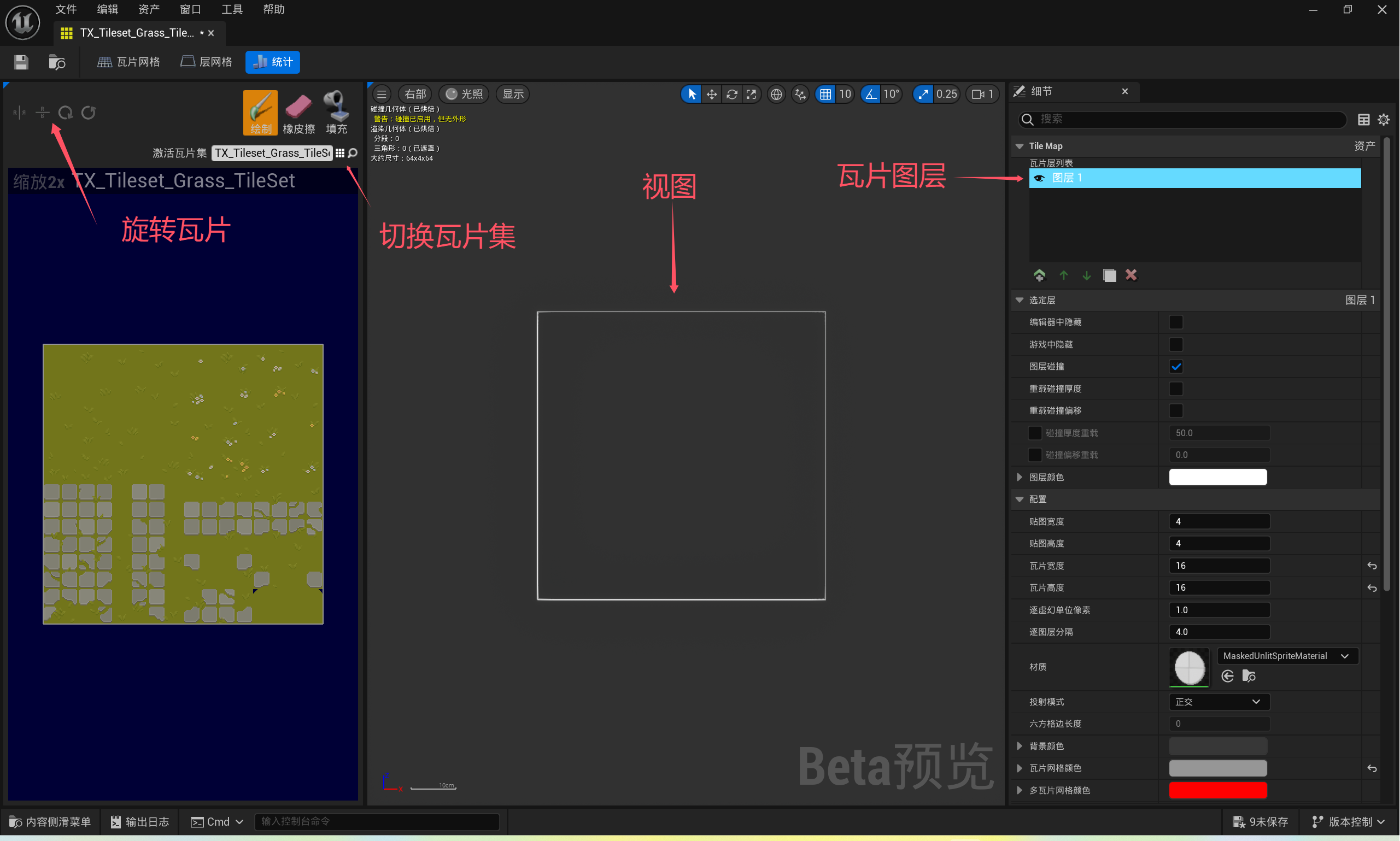

然后就可以开始绘制瓦片地图了。

瓦片地图的导入

将绘制好的瓦片地图拖进地图的视图里，调整位置为0，0，0，旋转-90，0，0。

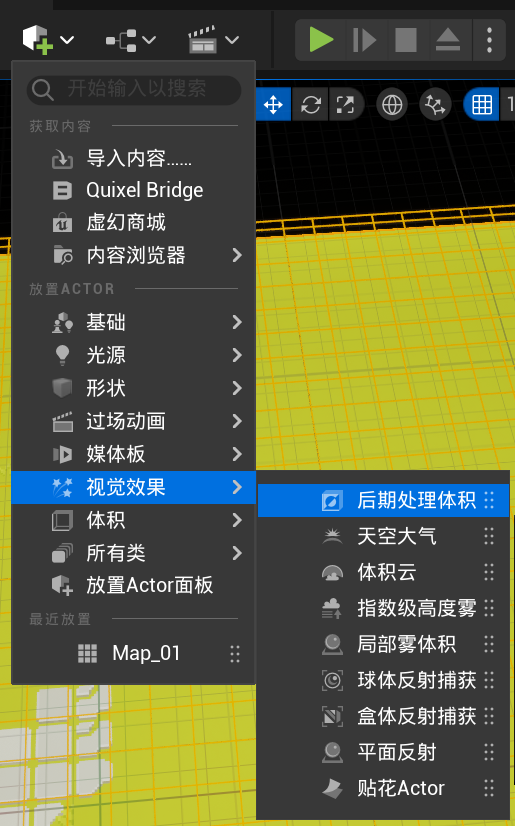

此时我们发现地图的亮度很亮，是因为引擎自带曝光，我们需要给它添加一个后期处理体积。

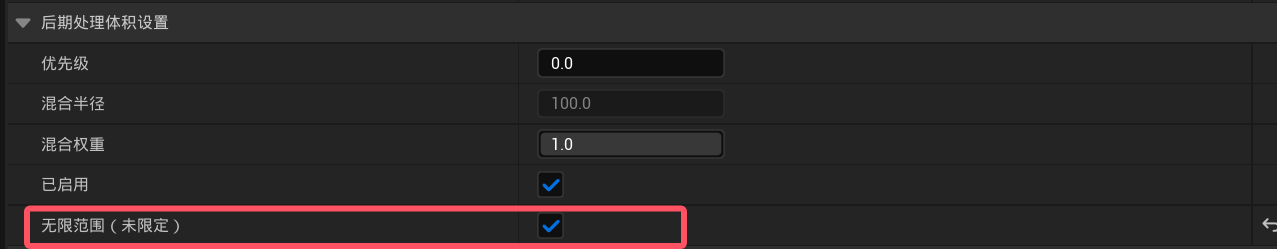

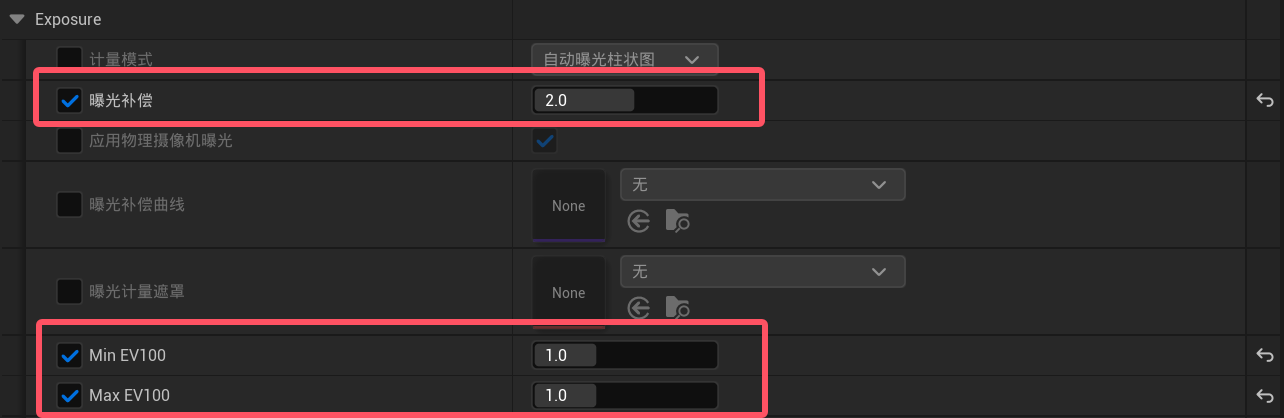

一般情况下后期处理体积只会处理体积范围内的部分，需要我们选定无限范围，然后将后期处理体积移到不影响我的操作的位置，调整曝光，将最大曝光和最小曝光设置为一，并按照你的需求调整曝光补偿。

地图碰撞体积

地图碰撞体积添加的方式有很多种，这次我们使用的方法是直接创建碰撞体actor，并将其放在地图下方，以达到给地图添加碰撞体积的效果，

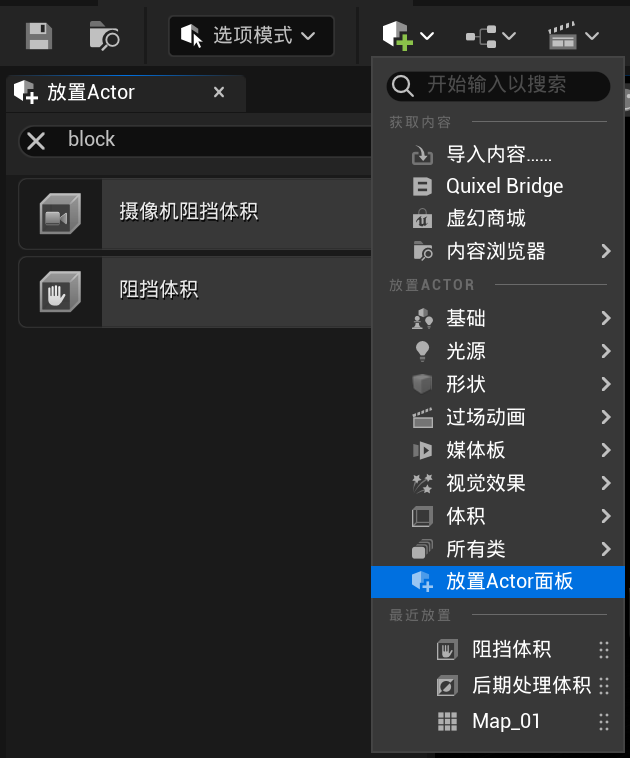

打开actor放置面板，并在搜索栏搜索block,将阻挡体积拖进视图。

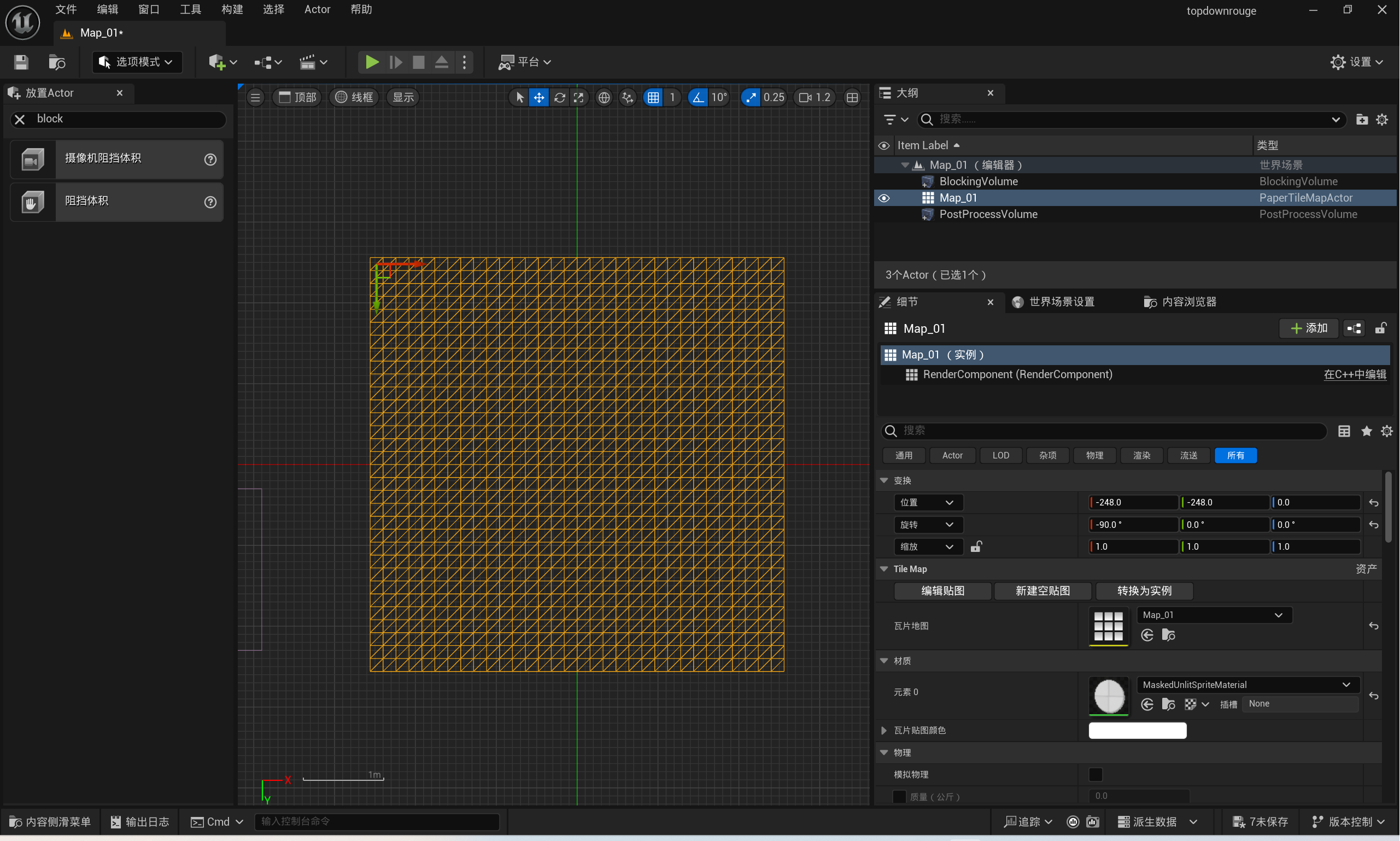

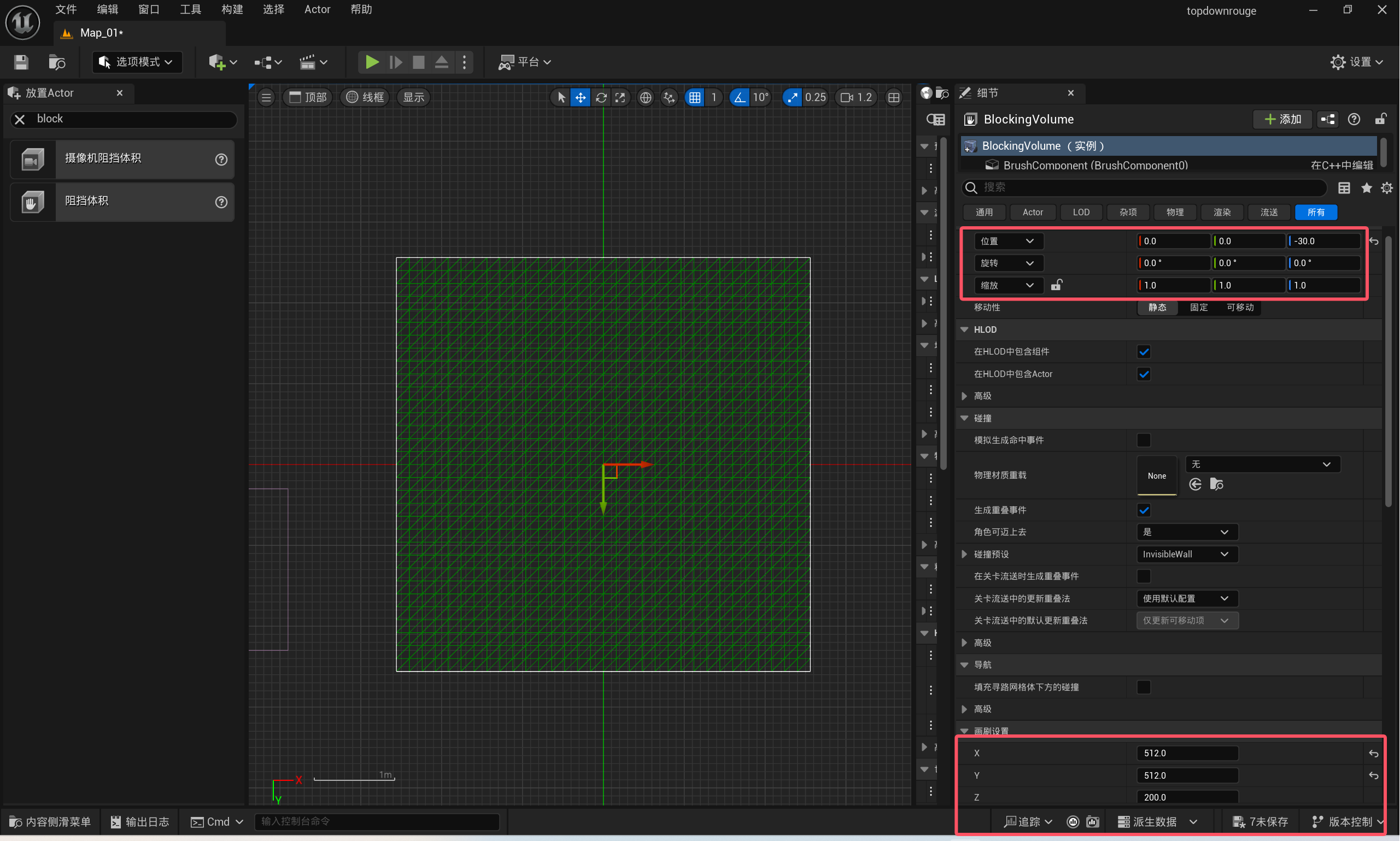

通过顶部视图调整瓦片地图位置和碰撞体大小使碰撞和地图对齐，也可以略大。

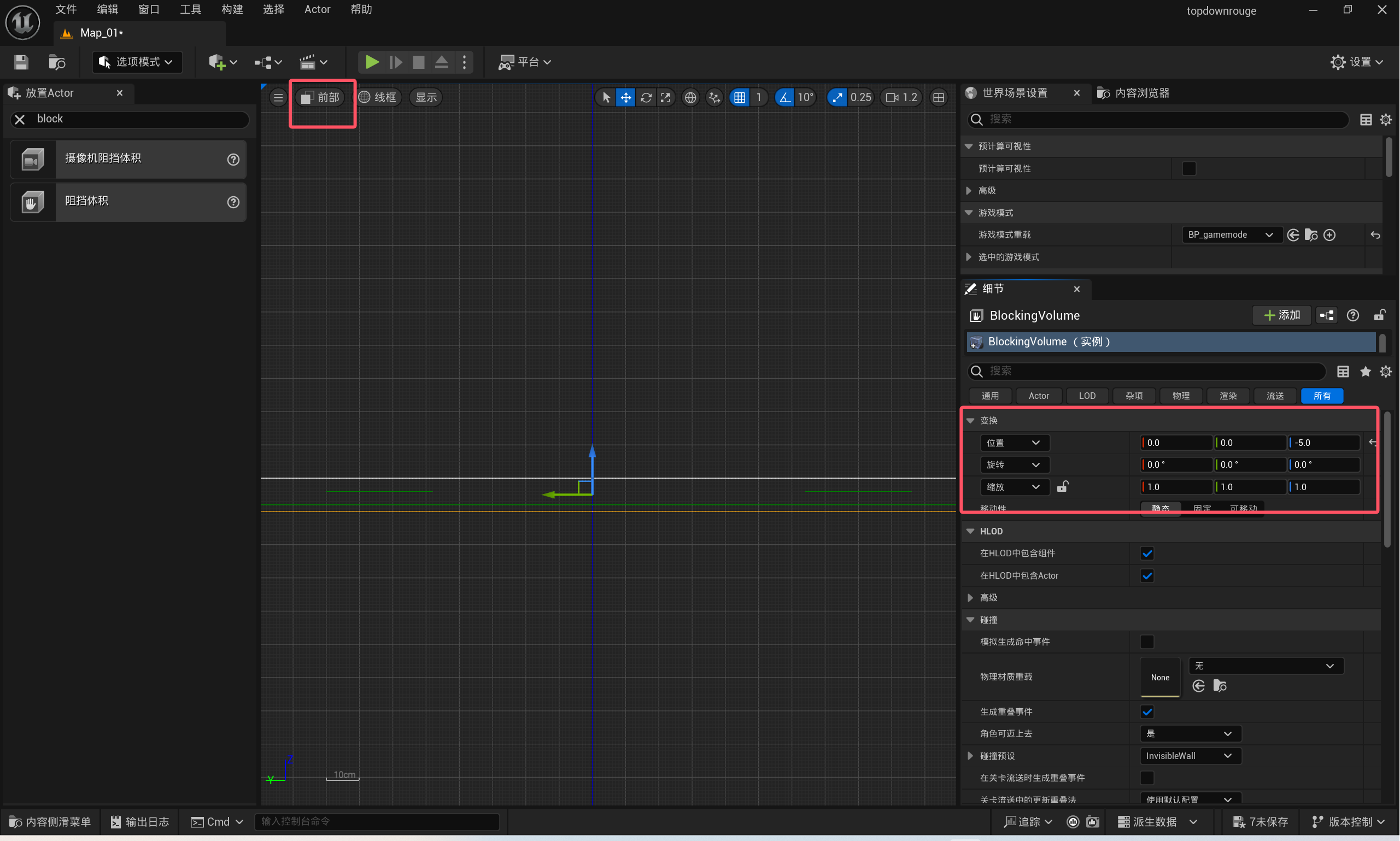

再调到前视角，利用调整画刷和变换中的数值使碰撞和地图对齐。

PaperZD蓝图

完成这些前期准备后，我们可以开始制作角色的动作蓝图部分了。

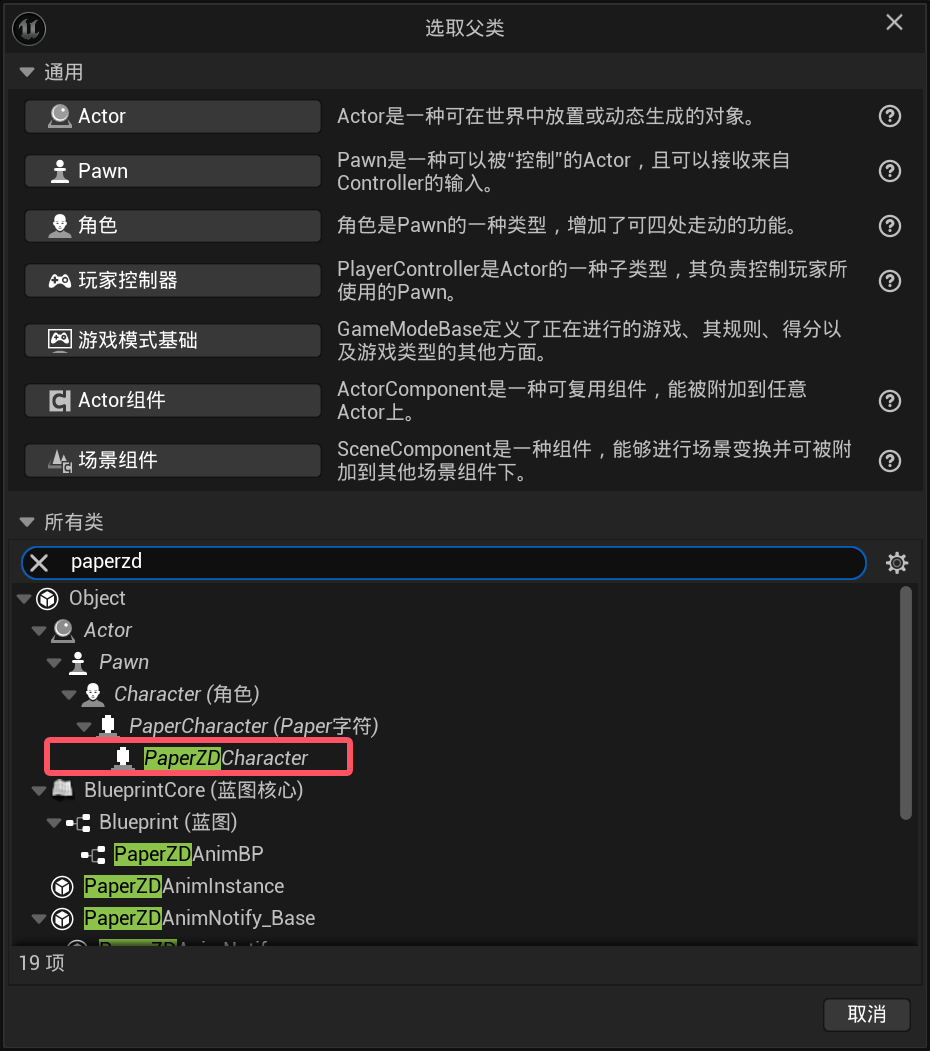

首先，在蓝图文件夹里添加paperzd蓝图，命名为BP_player。我们主要通过该蓝图控制角色的动作行为。

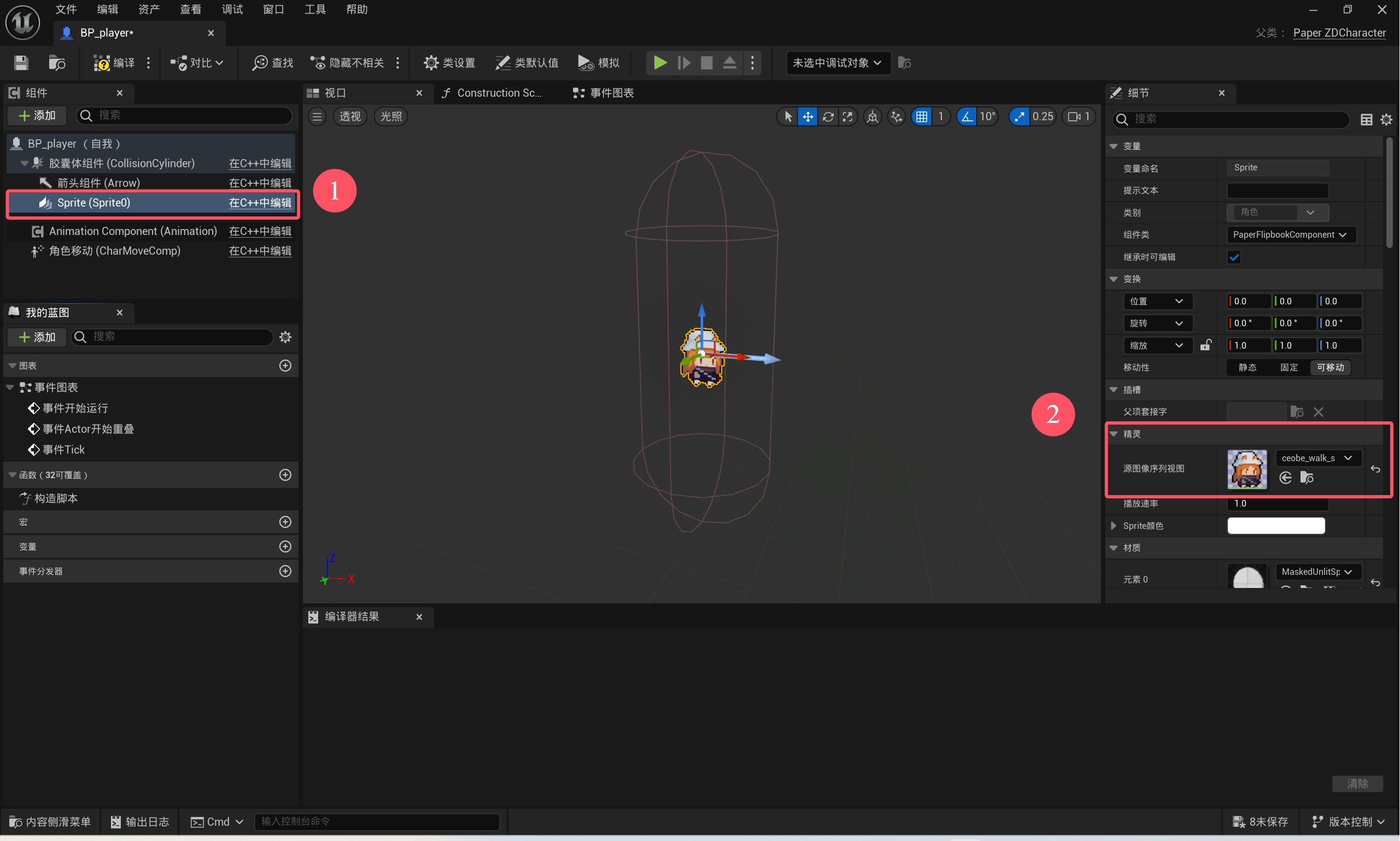

打开蓝图，点击左侧sprite，在细节里找到精灵/源图像序列视图，选择刚刚制作的动作序列，这样我们就能在视图里预览了。修改sprite的旋转为-90，0，0。
然后点击左侧capsule并在细节中修改胶囊体大小至合适大小。

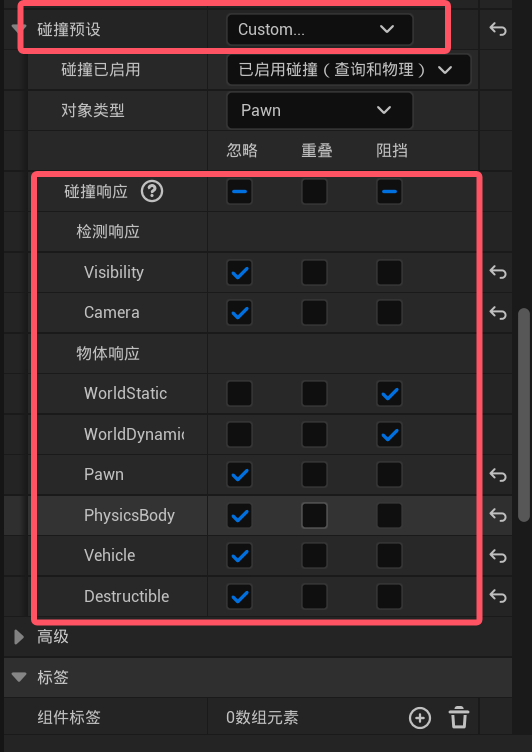

修改胶囊体碰撞预设为自定义，再修改检测响应使其只响应世界动态和世界静态。

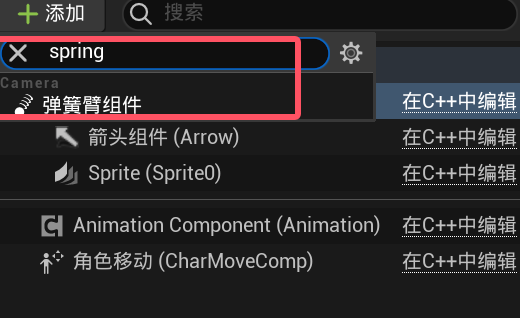

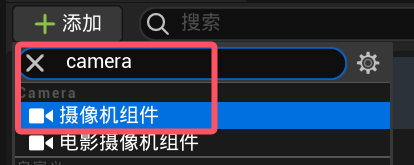

添加摄像机臂和摄像机，并修改在左侧细节修改摄像机臂旋转为-90，-90，0，修改摄像机的摄像机设置为正交（或按喜好不修改）。细节里取消摄像机臂的碰撞测试。
最后修改游戏模式蓝图BP_gamemode中默认pawn类为玩家蓝图BP_player。

测试

在地图中添加玩家出生点组件，设置出生点位置为0，0，0。
点击运行，并根据运行视角中人物的大小修改摄像机的高度或者，正交宽度。

增强输入

增强输入是UE自带的输入系统，我们用它来控制角色的移动。先右键新建一个文件夹，用来存放增强输入文件。

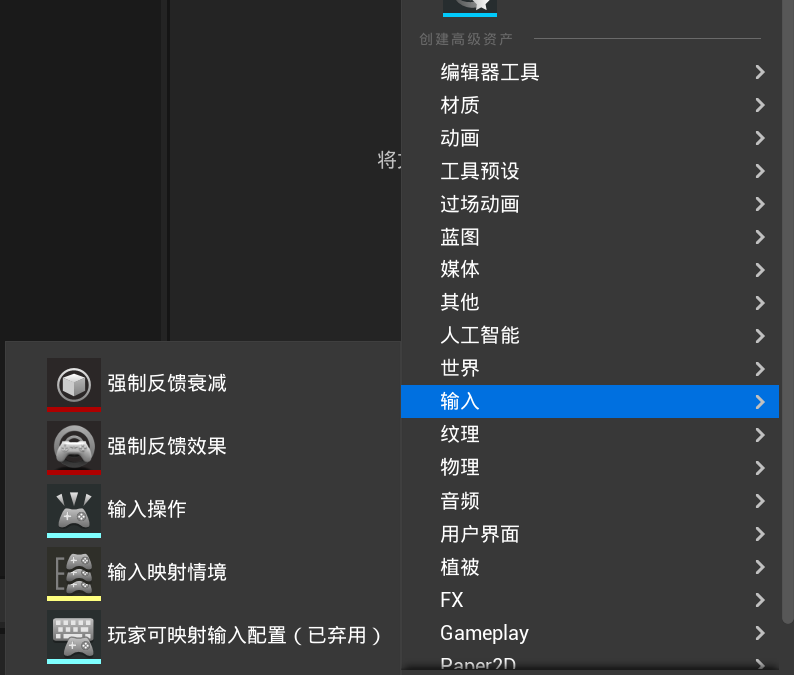

右键添加一个输入操作，命名为IA_move，打开IA_move，因为我们做的是俯视角2d游戏，人物只会在x，y轴上移动，所以把值类型改为2d。

右键添加输入映射情境，在输入映射情境中，可以给我们的输入操作添加键盘映射，每当我们按下键盘上的某个键时，就意味着我们执行了一次所映射的输出操作。例如我将wasd绑定为IA_move的输入映射情景，则每当我们摁下wasd就相当于我们执行了一次IA_move的输入操作。命名为Mapping_input。

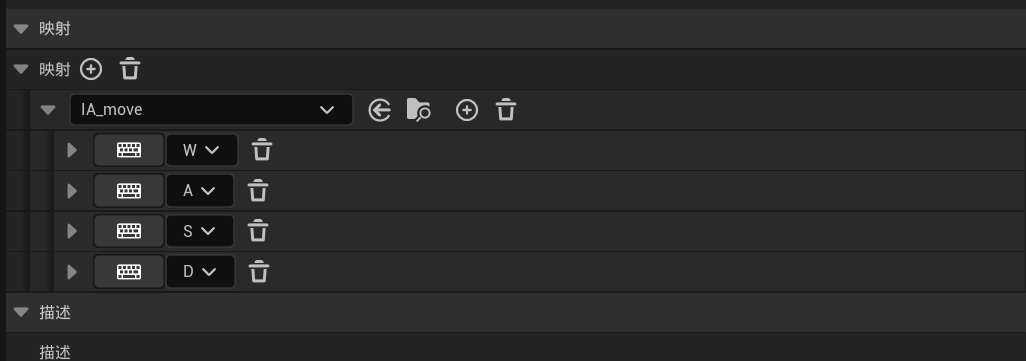

在输入映射中添加IA_move,并给它添加wasd映射。

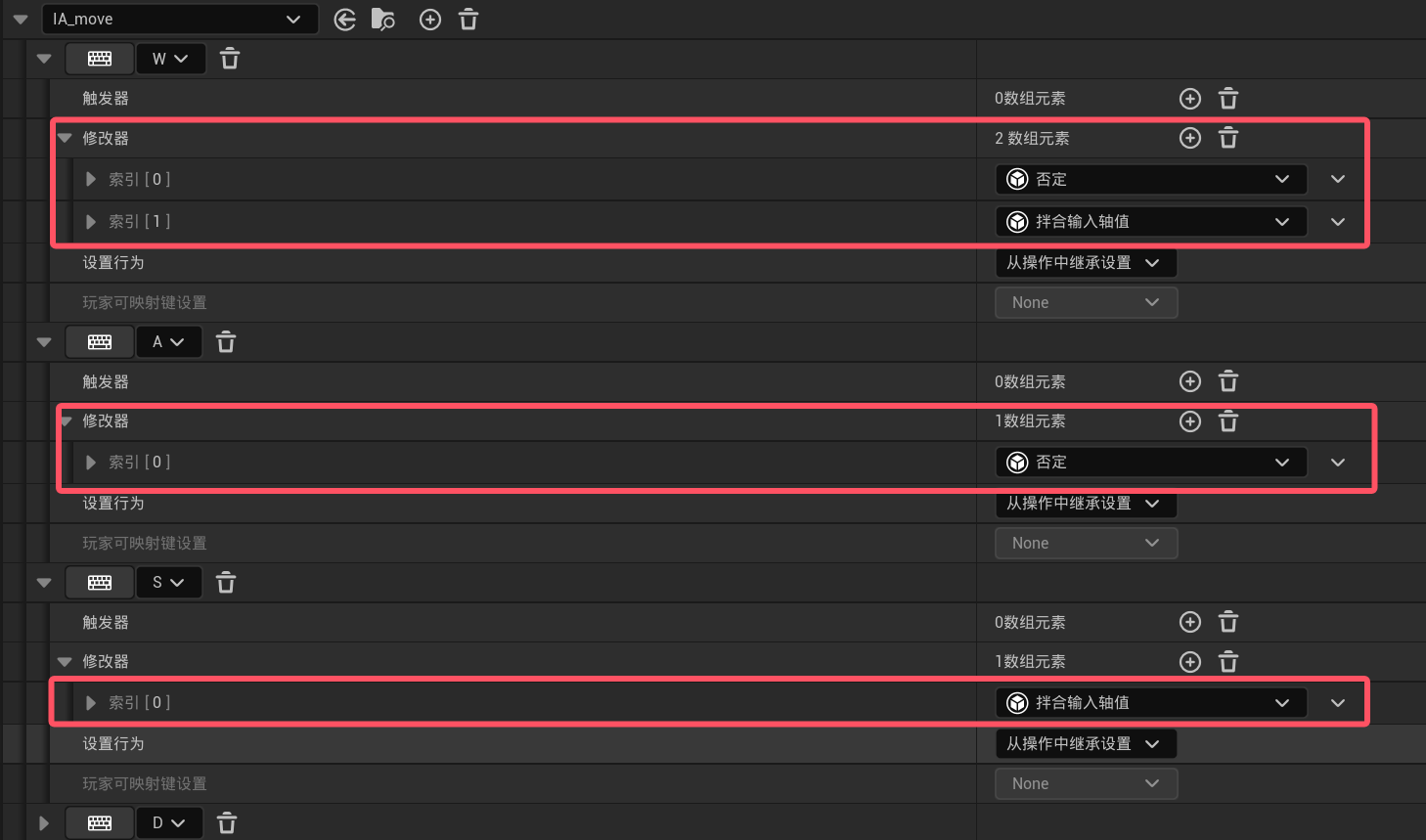

当输入值大于1个单位时，x轴默认是最先输入的，w，a，s，d默认都会输入x轴，所以a，d不用修改给给w，s添加拌合输入轴值修改器，使其输入的值能传给y轴，在视图中，y轴的正方向向下，x轴的正方向向右，要使w，a输入的值为负方向，则要再给a，w添加否定修改器。

同时修改w否定只控制y轴，a否定只控制x轴，这样就不会导致冲突。
这里要注意，拌合输入轴值的修改器要在否定修改器之上。

在玩家控制蓝图中添加增强输入

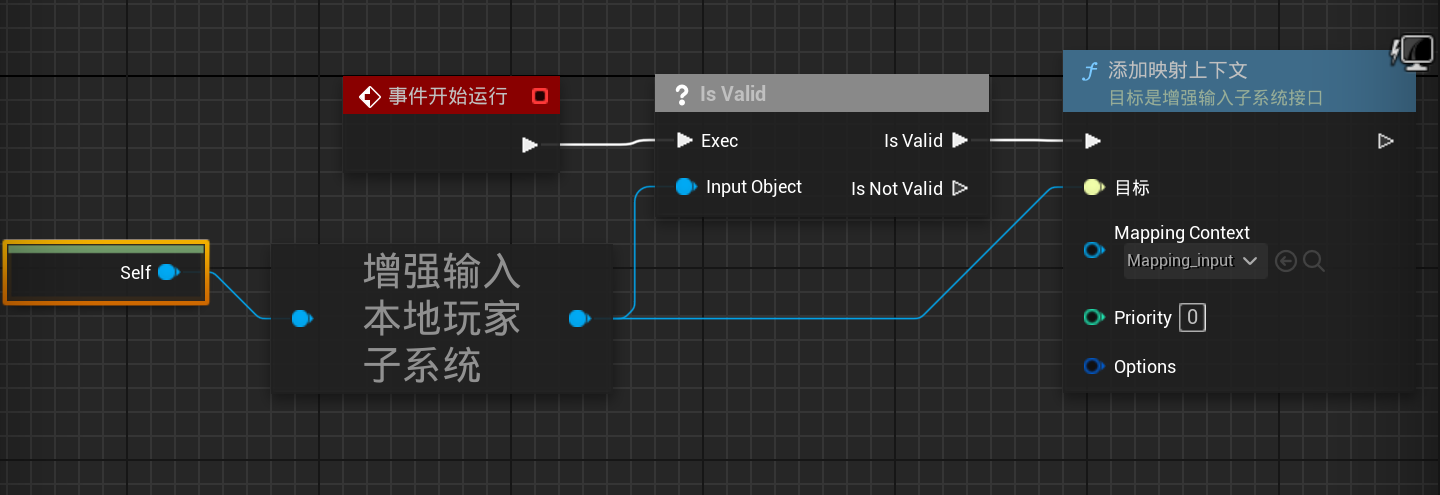

打开玩家控制蓝图BP_PlayerController，在蓝图中设置以上连连看。
该步骤是绑定增强输入子系统到输入映射情景，所以要在游戏最开始绑定，于是选择在事件事件开始运行也就是玩家控制器蓝图开始构造、游戏开始前绑定。首先判断控制器自己的增强输入本地玩家子系统是否有效，如果有效，就将输入影杀添加到增强输入系统中。

在在玩家蓝图添加移动输入

打开玩家蓝图BP_player，在蓝图中设置以上连连看。

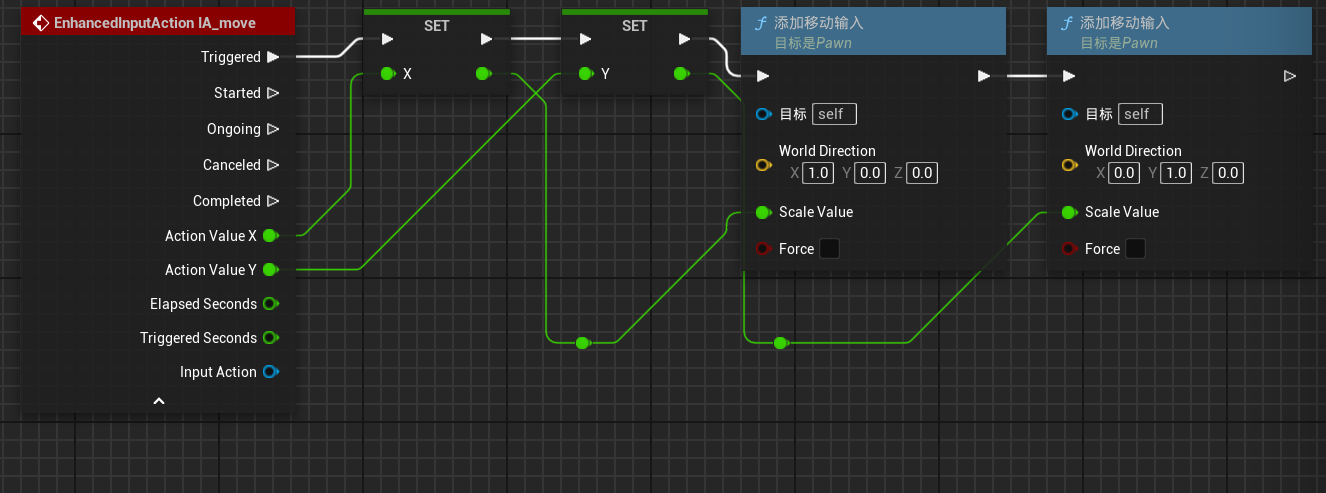

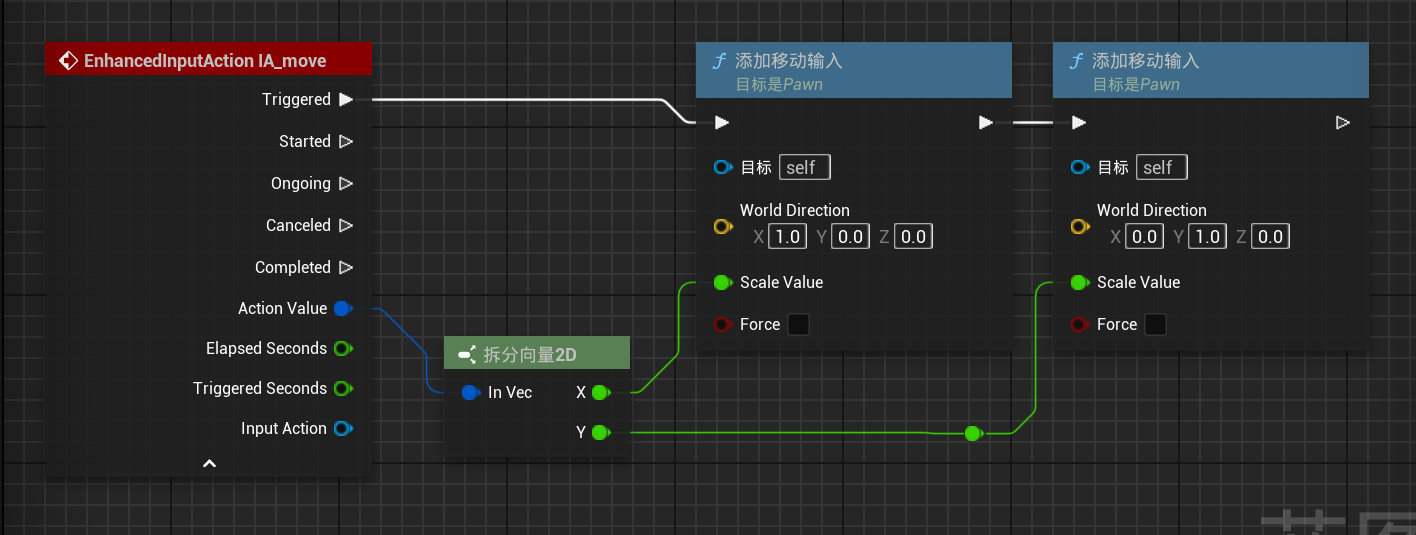

EnhancedinputAction lA_move为增强输入IA_move，我们要在该增强输入每次有输入值时使玩家移动，于是使用Triggered引脚，该引脚为只要摁下按键就持续输入，适合玩家移动这种持续动作。该增强输入有一个二维向量值Action value储存了输入的2d向量值x和y，右键Action value后分割结构体引脚或者拖出Action value再在搜索栏搜索拆分向量2D（上图），两种方式都能分割2d向量值为两个浮点数。可以将x，y直接输入给移动值，也可以拖拽两个值，将两个浮点数提升为变量保存下来，这样在之后的动画绑定中会更方便。

记得修改游戏模式蓝图中玩家控制器类为建立的玩家控制器蓝图。
如果发现ws都只向下走，在输入映射中修改w的修改器，拌合输入轴值在否定之前。
若角色速度过快或过慢，可以修改角色蓝图中角色移动组件的最大行走速度。

角色动画绑定

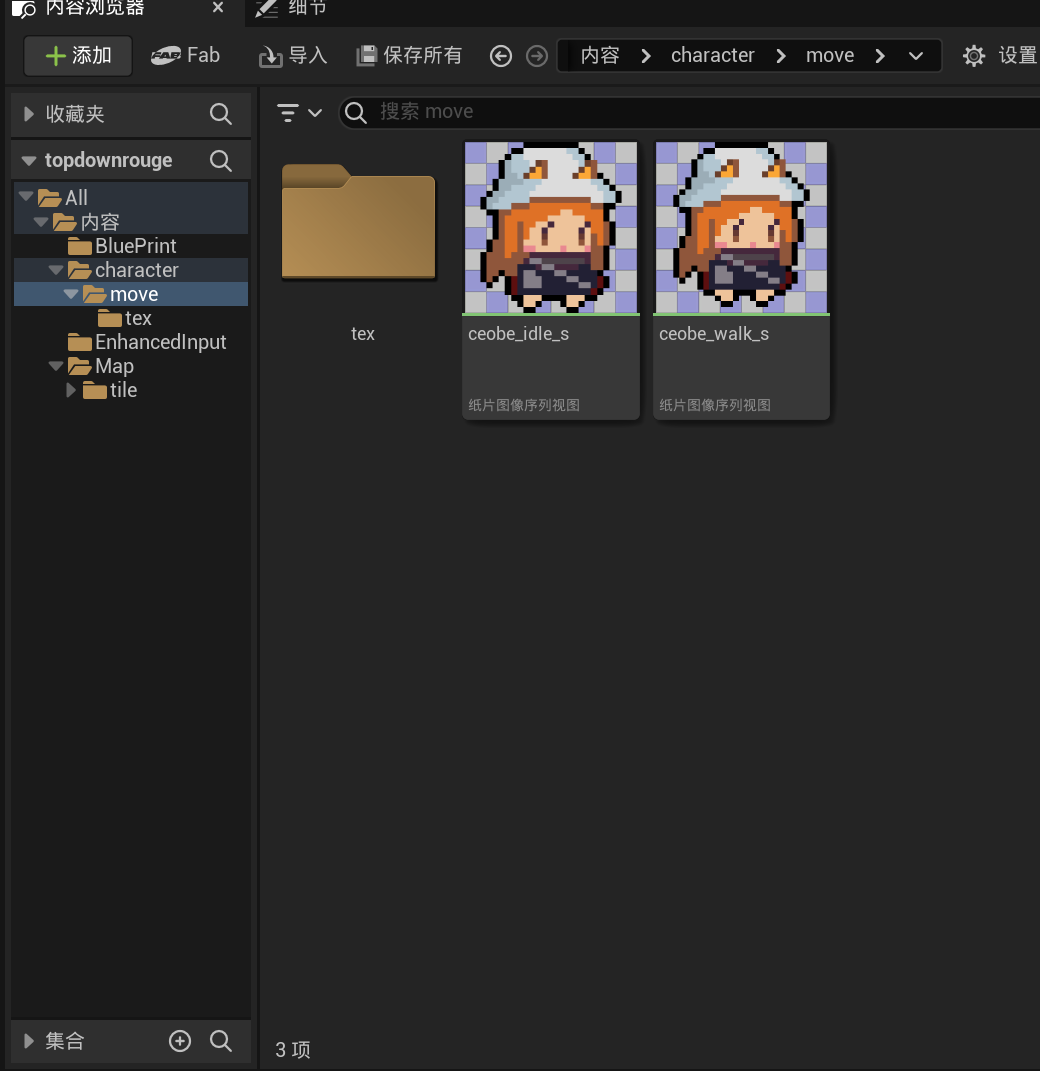

把你所需要的所有动作序列做好，并作一个简单的归纳。

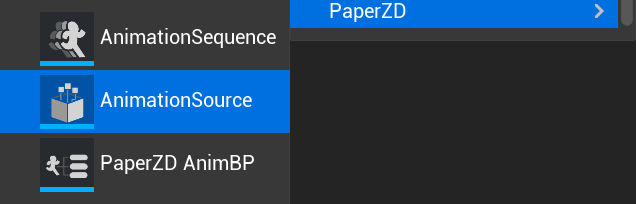

右键新建一个AnimationSource 并命名为Player_AnimationSource,用来保存角色动画资源。

在Player_AnimationSource里新建两个sequence，一个命名为idle，一个命名为walk。

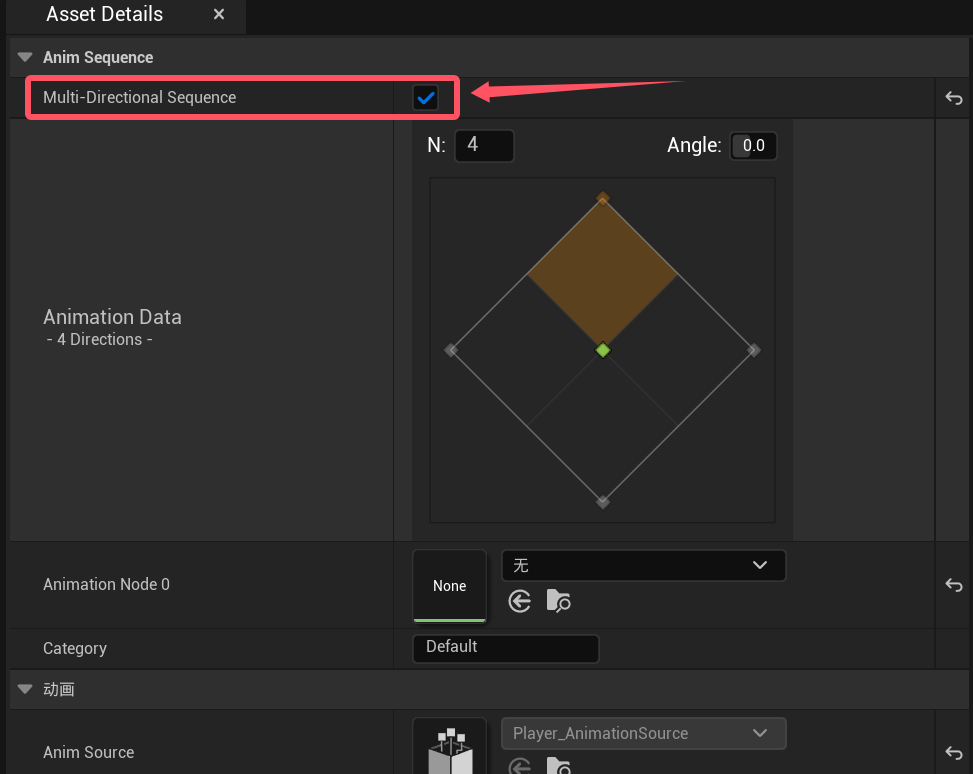

两个都勾选上这个选项。

跟据自己的需求设置成相应的动画，我只有左右两个动画，如果你有8/4方向角色素材，可以调整N值，再给相应的向量赋值。这里要注意，在Animation Data里的y轴是朝上的，但是在地图视图中y轴是朝下的，如果设置4or8向动画，记得反转。

此时我们回头修改一下之前移动输入的部分，右键action value分割向量引脚，将x，y值保存为向量X，Y，这样即便不输入也会保留有上一次X，Y输入的值，我们在停止输入时x，y，也会有值，保存我们上一次的移动的方向，我们的动画在停止时也会继承我们最后一次移动的方向。

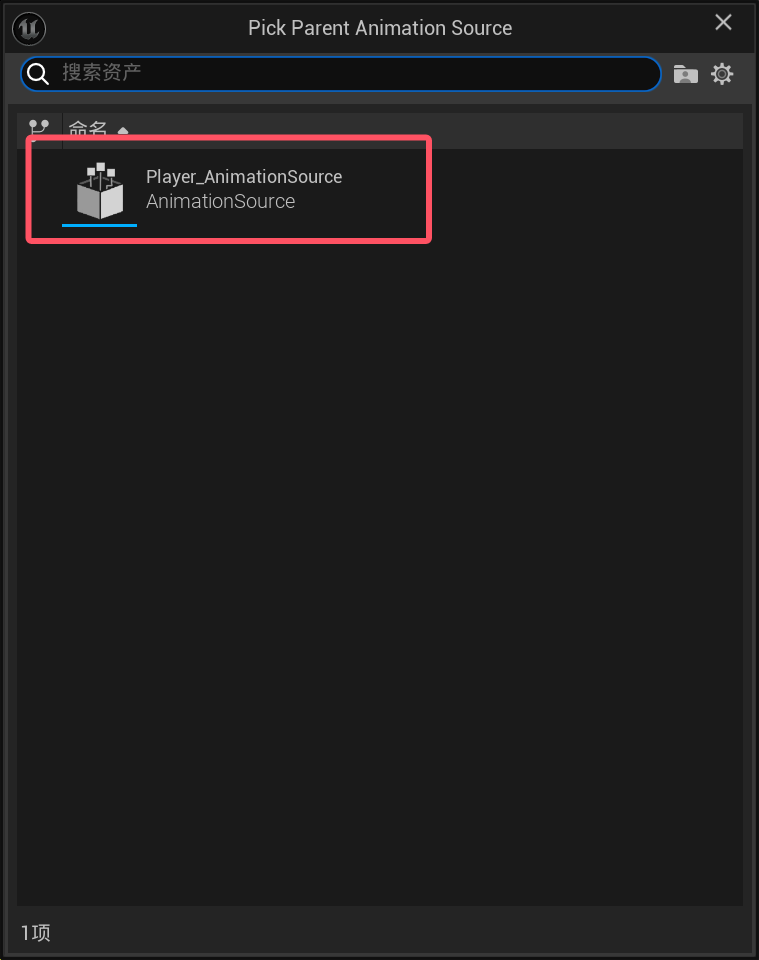

返回主视图，右键建立一个新的玩家动画蓝图PaperZD_AnimBP，并命名为ABP_player。

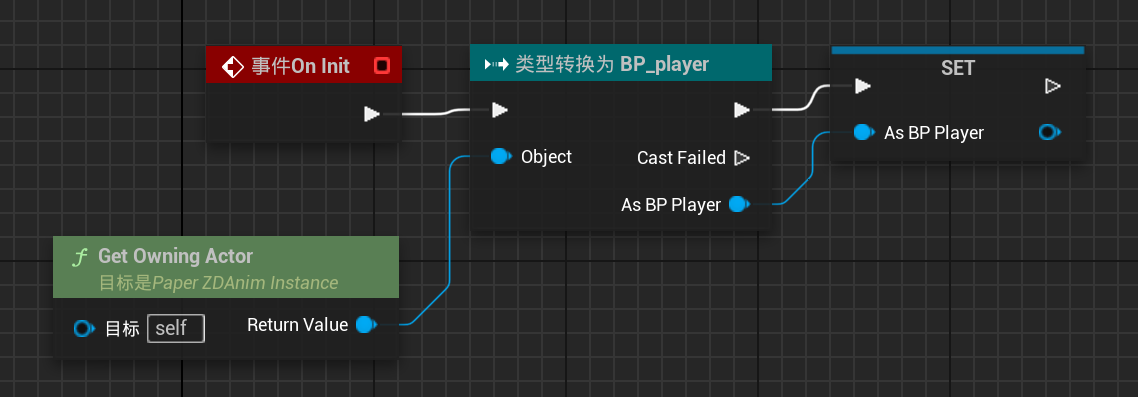

在玩家动画蓝图中创建一个变量用来访问玩家蓝图的值。具体步骤为：我们需要在玩家动画蓝图里访问玩家蓝图的内容，常用的方法有两种，一种时用接口，一种是将变量转换为玩家蓝图类型，这里使用的是后者。在事件On init中构建，首先Get Owning Actor,拖拽他的return value并将其类型转换为BP_player(cast to BP_Player)，然后拖拽As BP_Player，将其提升为变量。

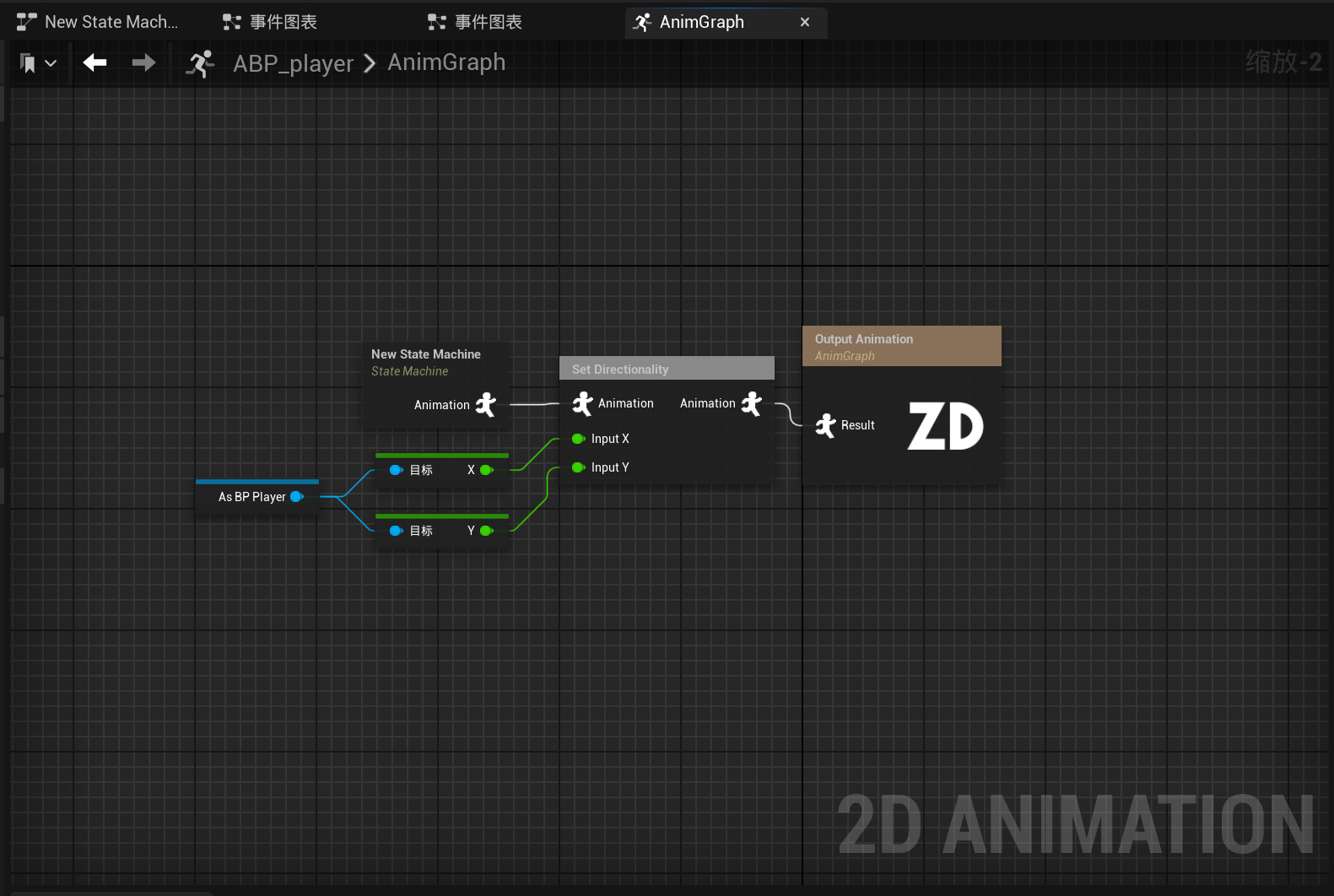

点击AnimGraph，将保存的X，Y输入状态机中这里通过As BP_Player来get X、get Y，拖拽Output Animation的result,搜索Set Directionality,分割其向量引脚，再把X，Y分别输入，最后把Set Directionality的Animation连接到一个新的状态机New State Machine,然后点进新的状态机。

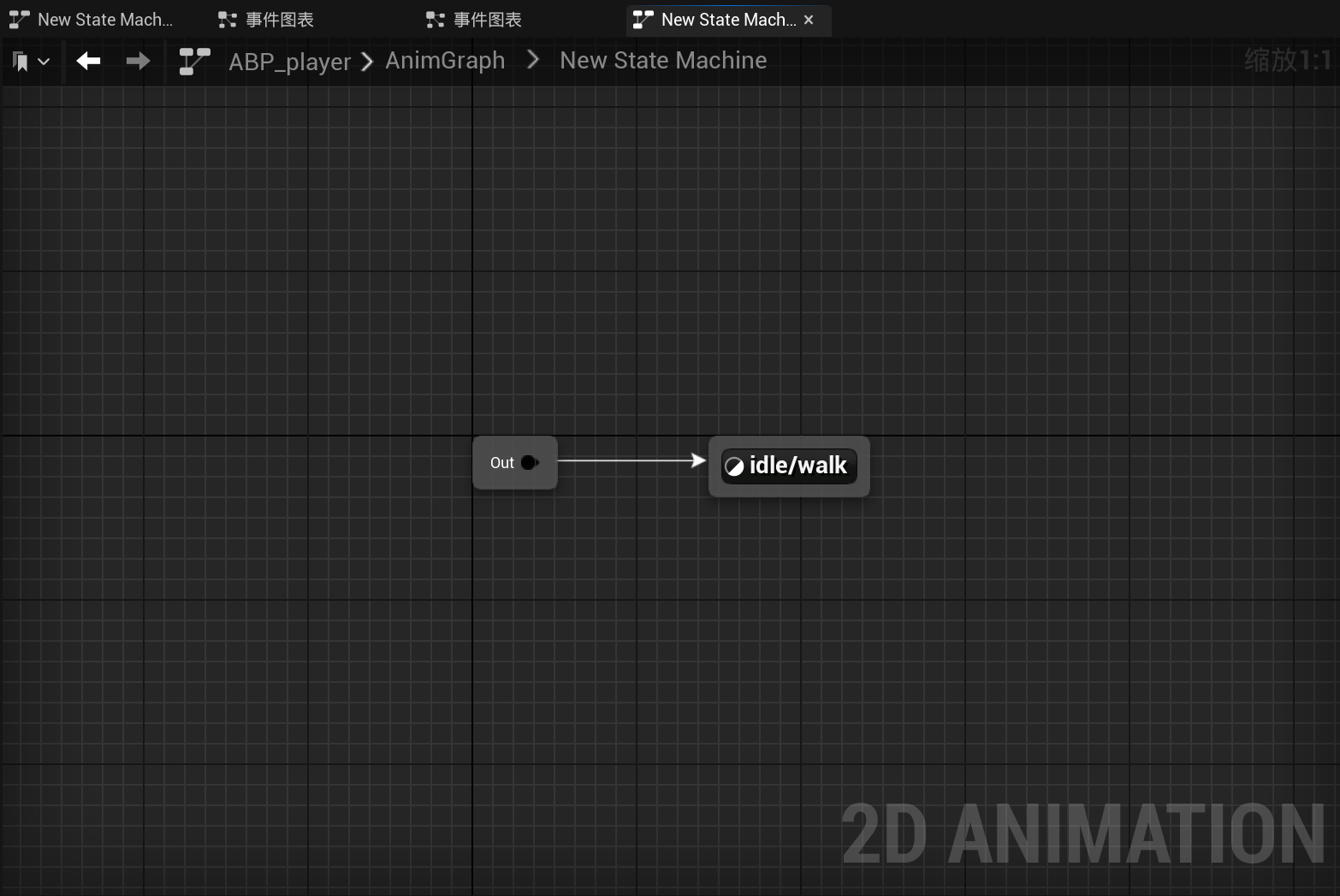

创建一个animtion state并重命名为idle/walk。

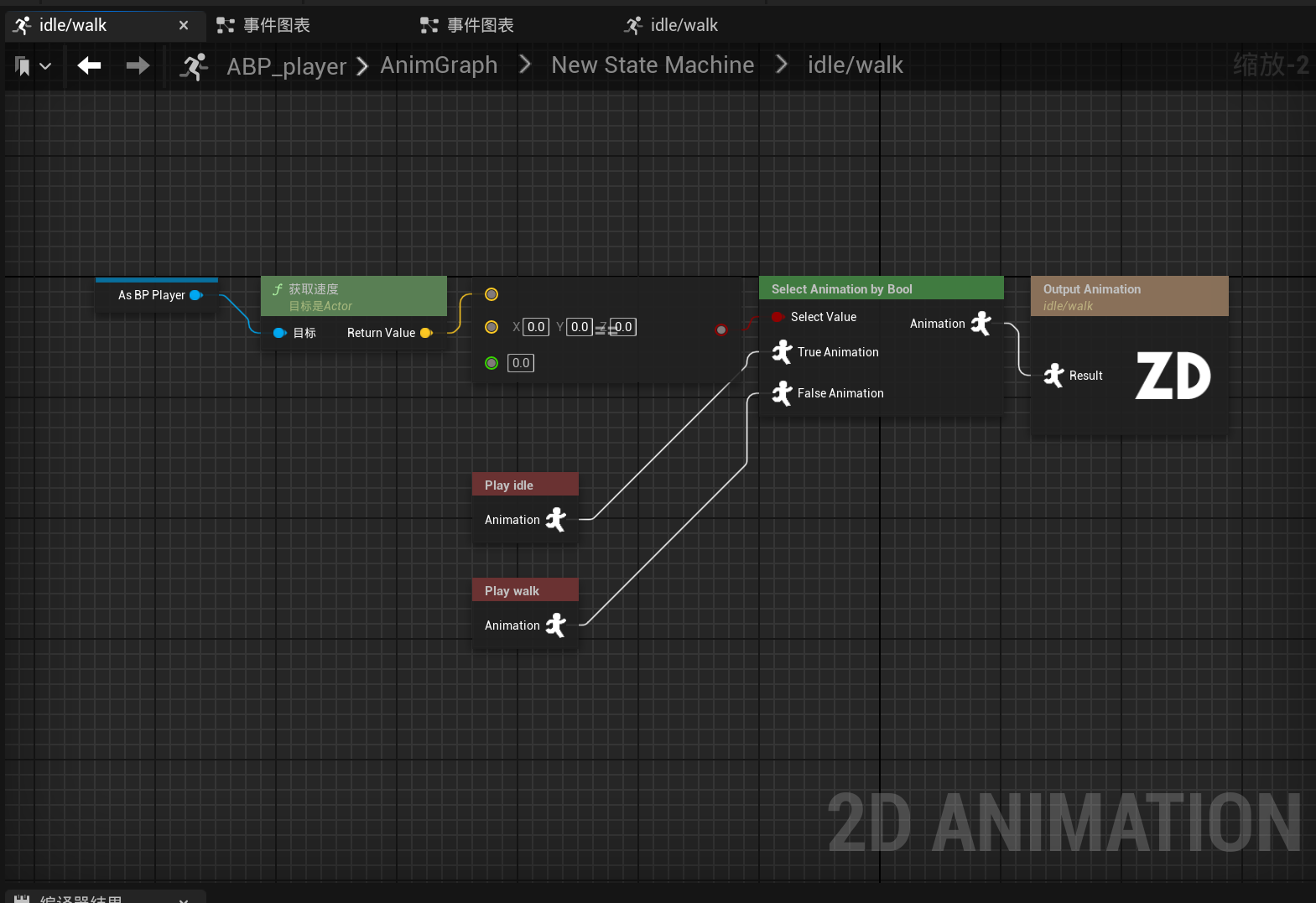

通过速度是否为0控制动画选择，这里通过Select Animation by Bool来选择动画，当从As BP_Player获取的速度为0时，布尔值为1，播放idle动画，反之播放walk动画。

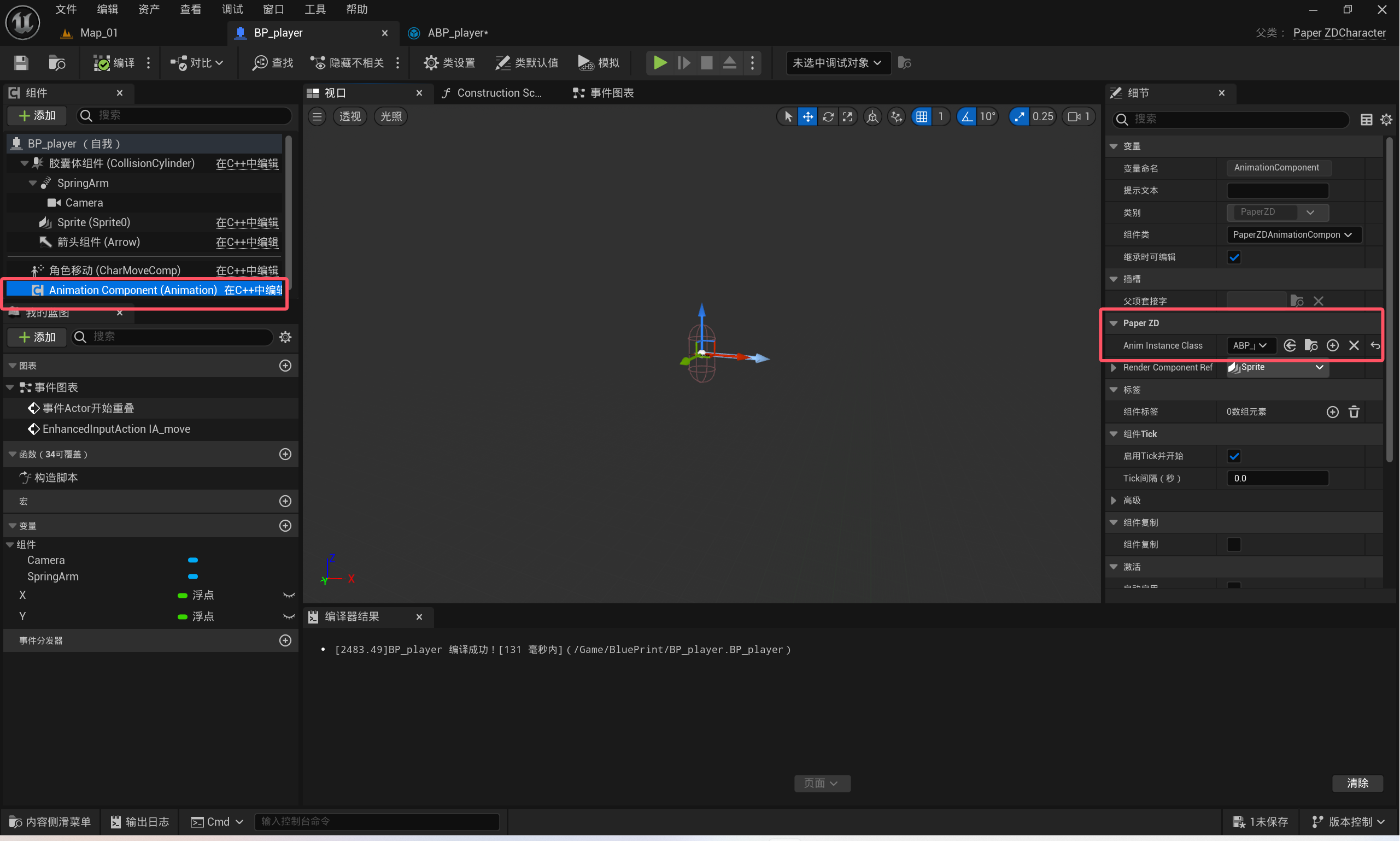

最后在角色蓝图的动画组件中选择我们刚刚创建好的动画蓝图。
